Anwendungen in diesen Märkten erfordern modernste, zuverlässige und sichere Gleichstromsysteme.breiter Betriebstemperaturbereich und hervorragende Zuverlässigkeit in seinem kleinen 217 mm tiefen Gehäuse.
Die Flatpack S-Gleichrichter werden im 3U-Rack mit Smartpack S-Controller verwendet und decken Anwendungen von 2 bis 8 kW mit einem Mindestraum von weniger als 18 Liter und geringer Wärmeabgabe ab.
| |

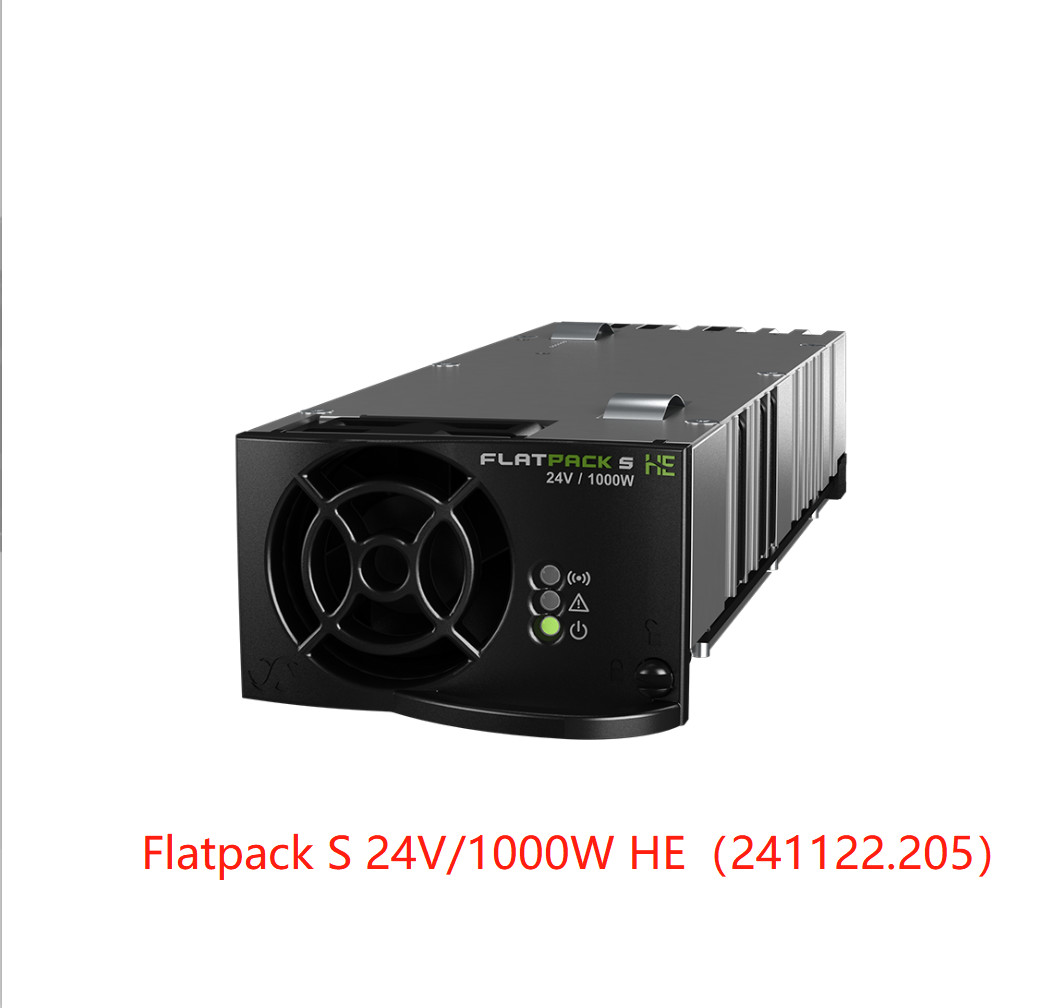

| Modell | Flatpack S 24/1000 HE |
| Teilnummer | 241122.205 |
| Eingabedaten |
| Spannung (Nennbereich) | 185 VAC/DC- 305 VKlimatisierung/ 300 VDC |
| Spannung (Betriebsbereich) | 85 VAC/DC- 305 VKlimatisierung/ 300 VDC |
| Frequenz (Nennwert / Bereich) | 45 - 66 Hz / Gleichstrom |
| Höchststrom | 5.9 ARMS |
| Leistungsfaktor | > 0,99 bei 50% Belastung oder mehr |
| Schutz | Sicherung Abschaltung über 305 VKlimatisierung/ 300 VDC |
| Ausgangsdaten |
| Spannung (Standard) | 26.7 VDC |
| Spannung (einstellbarer Bereich) | 21 - 29 VDC |
| Maximale Leistung, Nennleistung | 1000 W |
| Maximale Leistung @ 85 VAC/DC | 440 Watt |
| Maximalstrom | 41.7 A (@V)Außen< 24 VDC) |
| Aktuelle gemeinsame Nutzung | ± 5% des maximalen Stroms von 10 bis 100% Belastung |
| Regulierung der statischen Spannung (10-100% Belastung) | ± 0,5% |
| Dynamische Spannungsregelung | ± 5,0% bei 10-90% oder 90-10% Lastveränderung, Einstellzeit < 50 ms |
| Warten Sie. | > 20 ms; Ausgangsspannung > 21 VDC |
| Ripple | < 150 mVPP, Bandbreite 30 MHz |
Schutz | Blockierungsdiode, Kurzschlusssicherung, Überspannungsschutz und Hochtemperaturschutz |
| Andere Spezifikation |
| Höchstwirksamkeit | 92.5 % |
| Isolation | 3.0 kVKlimatisierung- Eingang und Ausgang, 1,5 kVKlimatisierung- Eingangs-Erd, 0,5 kVDC- Ausgangs Erde |
| Alarme (rote LED) | Niedrigspannungsschaltung, Niedrig- und Hochtemperaturschaltung, Korrektorfehler, Überspannungsschaltung bei Ausgang, Lüfterfehler, Niedrigspannungsalarm, CAN-Busfehler |
| Warnungen (gelbe LED) | Korrekturgerät im Leistungsabschaltmodus, Fernbatterie-Stromgrenze aktiviert, Eingangsspannung außerhalb des Bereichs, bei Überspannung blinkt |
| Normal (grüne LED) | Eingang und Ausgang OK |
| Potenzielles Alarmrelais (normalerweise geschlossen) | Eröffnet bei Alarm und Stromausfall |
| MTBF (Telcordia SR-232 Ausgabe 3 Meth. II Fall L1) | > 1 975 044 (@ TUmgebung: 25 °C) |
| Betriebstemperatur (5 - 95% RH ohne Konditionierung) | - 40 - 85 ° C [-40 - 185 ° F ] |
| Maximale Ausgangsleistung über temp / to | 45°C [+113°F] / 400 W |
| Lagertemperatur | -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht | 72 x 41,5 x 217 mm (2,83 x 1,63 x 8,54 ̊) / < 850 g (1,9 lbs) |
| Konstruktionsnormen |
Elektrische Sicherheit | Die Anforderungen der Norm EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 sind wie folgt zu erfüllen:2013, UL 60950-1:2014 |
EMV | EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS 61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Teil 15:2013 |
| Marine | DNVGL-CG-03391), ABS PDA-Zertifikat1) |
Umwelt | ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3) EU 2015/863 (RoHS) und 2012/19/EU (WEEE) Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden |
| 1) nur für die Teilnummer 241122.205M gültig |
