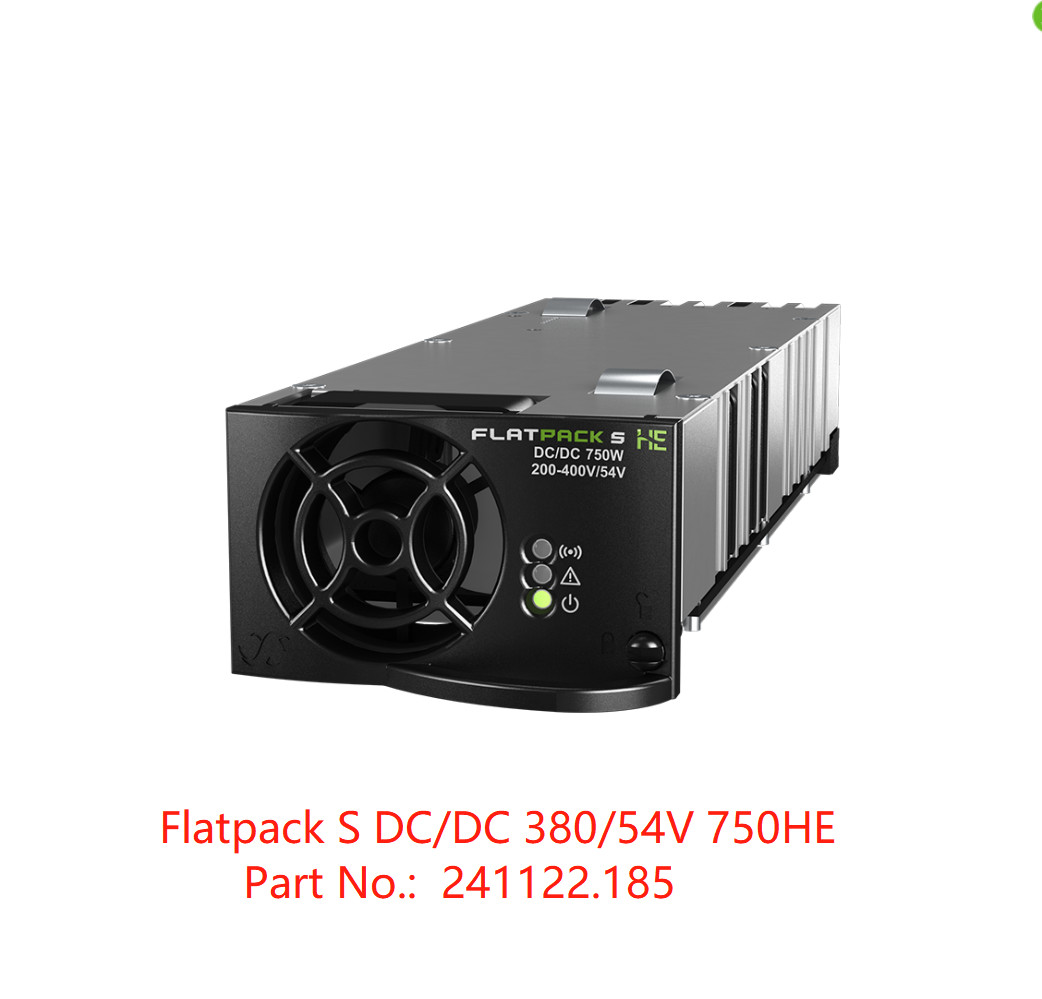

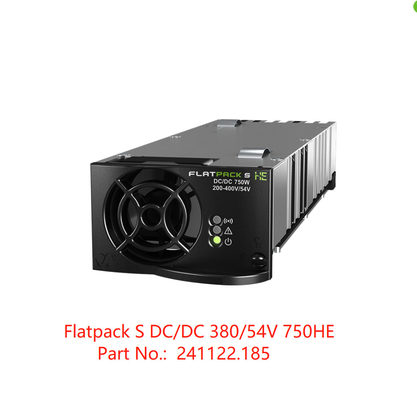

Konverter Eltek Flatpack S DC/DC 380/54V 750HE Vertrag ER Konverter für kleines zu mittlerem telecoom 241122,185
Konverter Eltek Flatpack S DC/DC 380/54V 750HE Vertrag ER Konverter für kleines zu den mittleren Telekommunikationsanwendungen (Teilnummer 241122,185)
Der Konverter Flatpack S DC/DC enthält Telekommunikationsspezifikationen, hohe Leistungsfähigkeit, O-Ring Schutz auf Ertrag und hohe Leistung in einem kleinen, 217-Millimeter-tiefen Kasten. Seine Hilfen der hohen Leistungsfähigkeit auf dem Gesamtwirkungsgrad einer FerndC Spannung Zufuhr und folglich auch des Geschäftsfalles für
Vorwählen solch einer Lösung für antreibende Remote-Sites. Seine kleinen Maße machen es perfekt für Integration in kundenspezifische Servergestelle.
Hauptmerkmale:
HAUPTMERKMALE
• KLEIN
• KURZSCHLUSS
• ENERGIEDICHTE – 19,5 W/INCH3
• HOHE LEISTUNGSFÄHIGKEIT
• O-RING SCHUTZ AUF OUTPUT
• HEISSES STECKBARES
• SPANNUNGS-UND ENERGIE-BEFESTIGEN
ANWENDUNGEN
TELEKOMMUNIKATION - GEREGELT
• Fernendenkonverter für DSLAM
TELEKOMMUNIKATION – BEWEGLICH/RADIOAPPARAT
• Antennenverbundsysteme
• Streckenergänzung für Fernradioköpfe
RECHENZENTREN
• Vorderseiten-/in-rack-Energieaufbereitung
Parameter:
|
Konverter Flatpack S DC/DC
|
| MODELL |
FLATPACK S DCDC 380/54 750 |
| Teilnummer |
241122,185 |
| EINGABEDATEN |
| Spannung (nominal) |
300 - 400 VDC |
| Spannung (Betriebsbereich) |
200 - 400 VDC |
| Gegenwärtig (Maximum) |
2,9 ADC |
| Schutz |
Sicherung in positiver u. negativer aufgehobener Polarität unempfindlicher Abschaltung über 410 VDC |
| AUSGABEDATEN |
| Spannung (örtlich festgelegt) |
54 VDC |
| Nominaler Input der Energie (Maximum) @ |
750 W |
| Energie (Maximum) @ 200 VDC Input |
500 W |
| Gegenwärtiger (Maximum) @ nominaler Input |
A 13,8 (@VOUT < 54="" VDC="">
|
| Halten Sie Zeit, maximale Spitzenleistung |
>10ms; Ausgangsspannung > 41 VDC |
| Gegenwärtiges Teilen (10 - 100% Last) |
±5% des maximalen Stroms von 10 bis 100% Last |
| Statische Spannungsregulierung (10 - 100% Last) |
±0.5% |
| Dynamische Spannungsregulierung |
±5.0% für Lastschwankung 10-90% oder 90-10%, vorgeschriebene Zeit < 50ms="">
|
| Kräuselung |
< 150="" mVPP="">
|
| Schutz |
O-Ring FET |
| |
Kurzschlussbeweis |
| |
Schutz der hohen Temperatur |
| |
Über Spannung Abschaltung |
| ANDERE SPEZIFIKATIONEN |
| Leistungsfähigkeit |
> 96% |
| Isolierung |
4,2 kVDC - auszugeben Input
2,25 kVDC - Input, zum von 710 VDC mit Erde zu bedecken - mit Erde zu bedecken Ertrag
|
| Warnungen: Rote LED |
Niedrige und hohe Eingangsspannung, Hochs und Tiefs-Temperaturabschaltung, Gleichrichter-Ausfall,
Überspannungsabschaltung auf Ertrag, Fanausfall, wenn Fan stoppt, niedrige Ausgangsspannungswarnung, DOSEN-Busausfall
|
| Warnungen: Gelbe LED |
Der Konverter in der Energie setzen Modus herab, Fernausgabestrombegrenzung aktiviert, Eingangsspannung aus der Strecke heraus und blitzen an der Überspannung, Verlust der DOSEN-Kommunikation mit Prüfer |
| Normalbetrieb: Grüne LED |
| Warnungsrelais (NO- öffnet sich, wenn es abgefallen wird) |
Öffnet sich alarmiert an1) und Verfehlungseingangsspannung. |
| MTBF (Frage Telcordia SR-332 ich Methode III (a)) |
>350 000 (@ Tambient: °C) 25 |
|
Betriebstemperatur (5-95% Summen relativer Feuchtigkeit n.cond.)
Maximale Spitzenleistung setzt über Temp/zu herab
|
-40 zu + 85°C [- 40 zu +185°F]
60°C [140°F]/500W @ 70°C [158°F]/125W @ 85°C [185°F]
|
| Lagertemperatur |
-40 zu +85°C (- 40 zu +185°F), Feuchtigkeit 0 - 99% relative Feuchtigkeit kondensationsfrei |
| Maße [WxHxD]/Gewicht |
72 x 40 x 217mm2) (2,84 x 1,57 x 8,54") 2)/ < 850="" g="">
|
| ENTWURFS-STANDARDS |
| Elektrische Sicherheit |
UL-60950-1:2011, EN 60950-1:2006+A11: 2009+A1: 2010+A12: 2011 |
| EMC |
ETSI-en 300 386 v1.6.1, 47-teiliges 15:2013 FCC CFR
EN-61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1: 2010, - 6-4:2007 + A1: 2010
|
| Umwelt |
ETSI-en 300 019: 2-1 (Klasse 1,2), 2-2 (Klasse 2,3) u. 2-3 (Klasse 3,2)
RoHS (2011/65/EU) und WEEE (2002/96/EC) konform
|
|
1) für Hochs und Tiefs-Temperaturabschaltungs- und -fanausfallwarnungen öffnet das Relais mindestens 5s, bevor das Modul schloss
2) einschließlich Griff ist Tiefe 234mm [9,21"] und Höhe 42mm [1,65“]
|
