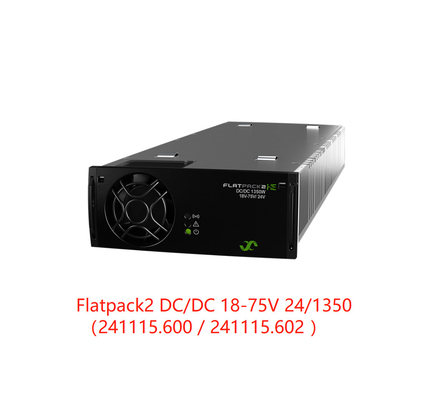

Flatpack2 Gleichspannung 18-75V 24/1350
Die Flatpack2-Gleichspannungs-/Gleichspannungsumrichter verleihen den Flatpack2-Stromversorgungssystemen eine neue Flexibilität.Anwendungen, die eine galvanische Isolierung zwischen den Lasten erfordern, können nun auch behandelt werden.
Breite DC/DC-Eingabewandler
Der galvanisch isolierte CAN-Bus kann mit einem Anschluss an das Steuerungssystem des Eltek-Stromversorgungssystems verbunden werden, das die Überwachung und Steuerung der Gleichspannung/Gleichspannungskonverter ohne zusätzliche Steuerung ermöglicht.
Hauptmerkmale
L Weiter Eingangsbereich
■ Schutze bei Ausgang
l Boost-Modus
Schneller Puls
l Hohe Effizienz Spannungsschlüsselung nahtlos in das Steuerungssystem integriert
Parameter:
|
| Modell 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Teilnummer 241115.600 241115.602 |
| Eingabedaten |
| Spannungsbereich 20 - 75 V Gleichspannung (Ausschalten < 16,5 V Gleichspannung) |
| Strom (maximal) 70 A Gleichstrom (85 ADC während des Antriebs) |
| Schutz Sicherung und umgekehrter Polaritätsschutz |
| Ausgangsdaten |
| Spannung (Standard) 26 V Gleichspannung 53 VDC |
| Spannung (einstellbarer Bereich) 24 - 28 V DC 48 - 58,5 VDC |
| Leistung (maximal) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W Leistungserhöhung 15s / 10min Wiederherstellung (V IN > 25VDC) 2000W |
|
Strom (maximal) 56 A 28 A
Stromverstärkung 15 s / 10 min Wiederherstellung (V IN > 25VDC) 84 A 42 A
|
| Regulierung der statischen Spannung (0 - 100% Belastung) ±1% ±0,5% |
| Dynamische Spannungsregelung ±5,0% bei 10-90% oder 90-10% Laständerungen, Regellierung < 30 ms |
| Ripple, Bandbreite von 20 MHz < 200 mV pp |
| Schutz gegen Kurzschluss, OR -ing Diode, Hochtemperatur-Schutz, Hot Plug-in Inrush Strombegrenzung, Überspannung Abschaltung |
| Andere Spezifikation |
| Effizienz Bis zu 91,7 % Bis zu 93,8 % |
|
Isolierung 1,2 kVDC - Eingang zum Chassis 1,9 kVDC - CAN zum Chassis
1.9 kVDC - Eingang-Ausgang 1,9 kVDC - CAN-Eingang
1.0 kVDC - Ausgang auf das Fahrwerk 1,9 kVDC - CAN auf den Ausgang
|
| Alarme: Rote LED 'an Niedrige und hohe Eingangsspannung Abschaltung, Hohe und niedrige Temperatur Abschaltung, Konverter Ausfall, Überspannung Abschaltung bei Ausgang, Lüfter Ausfall, Niedrige Ausgangsspannung Alarm |
|
Warnungen: Gelbe LED "eingeschaltet" Umrichter im Leistungsausfallmodus, Fernsteuerstromgrenze aktiviert, Eingangsspannung außerhalb der
Bereich, Blinken bei Überspannung, Verlust der CAN-Kommunikation mit dem Steuergerät
|
| Normal (modulbetrieb): Grüne LED eingeschaltet |
| MTBF (Telcordia SR-332 Ausgabe I Methode III (a)) >315 000 (@ Tambient: 25 °C) >315 000 (@ Tambient: 25 °C) |
| Betriebstemperatur -40 bis +75°C (-40 bis +185°F), Luftfeuchtigkeit 5 - 95% RH nicht kondensierend |
| Temperaturen über 55 °C (131 °F) 1350W bis 1250W @ 65 °C (149 °F) und 800W @ 75 °C (167 °F) |
| Lagertemperatur -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / < 1,95 kg (4,3 lbs) |
| Konstruktionsnormen |
| Elektrische Sicherheit UL 60950-1, EN 60950-1 |
|
EMV EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Umwelt ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) und 2-3 (Klasse 3.2) mit RoHS (2011/65/EU) und WEEE (2002/96/EG) konform |
|
