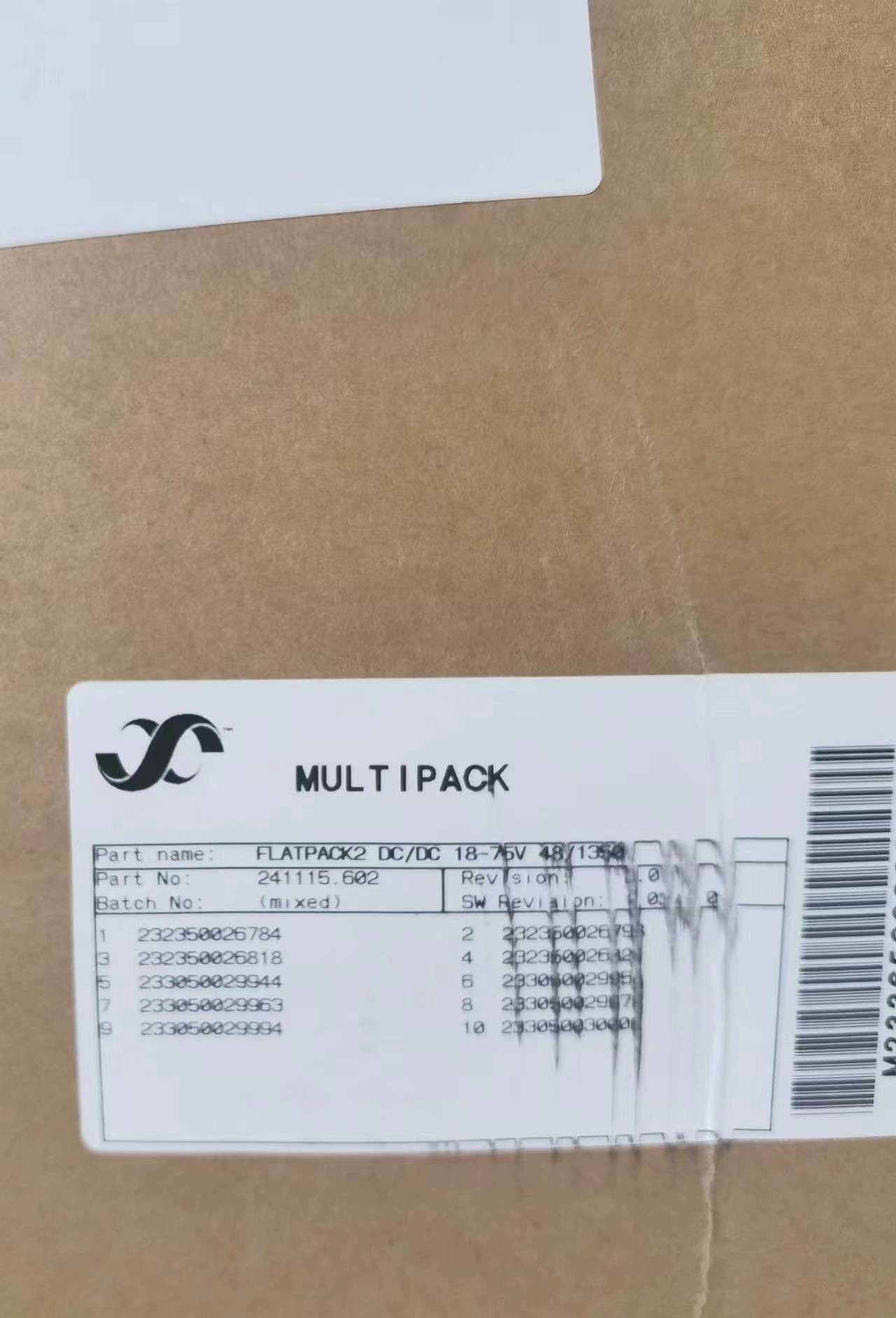

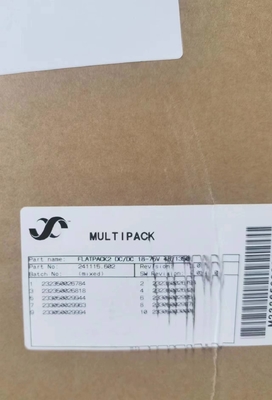

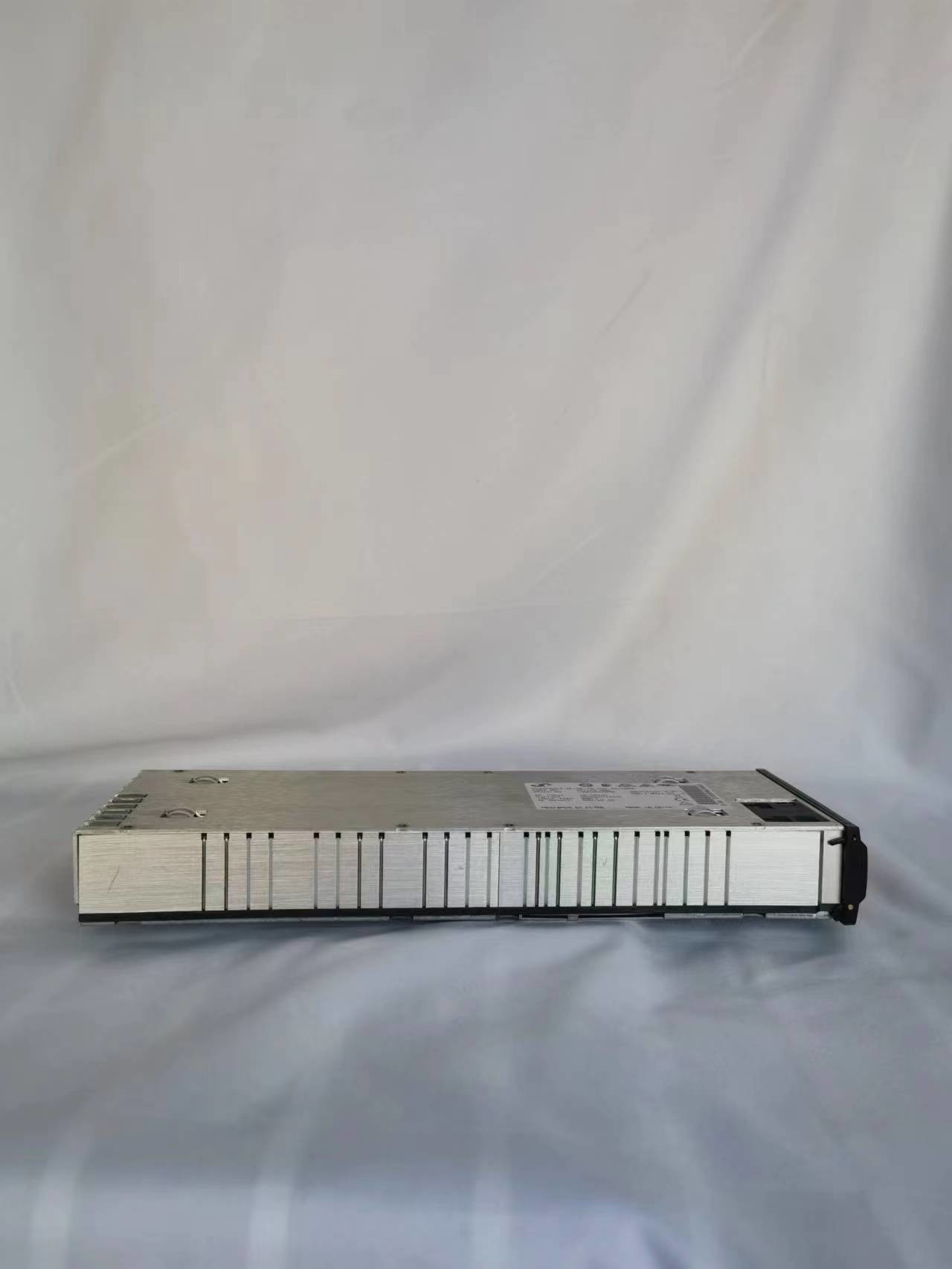

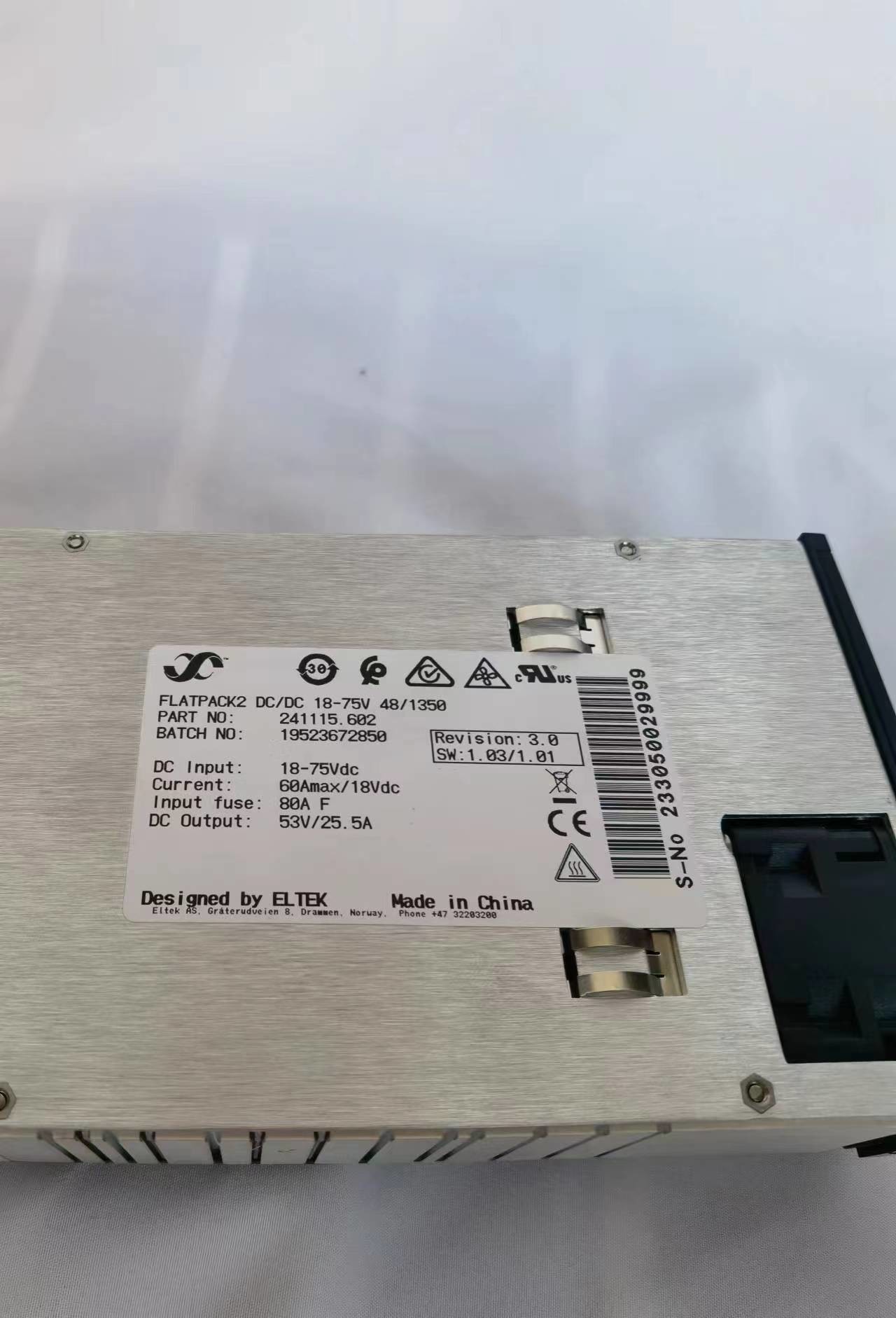

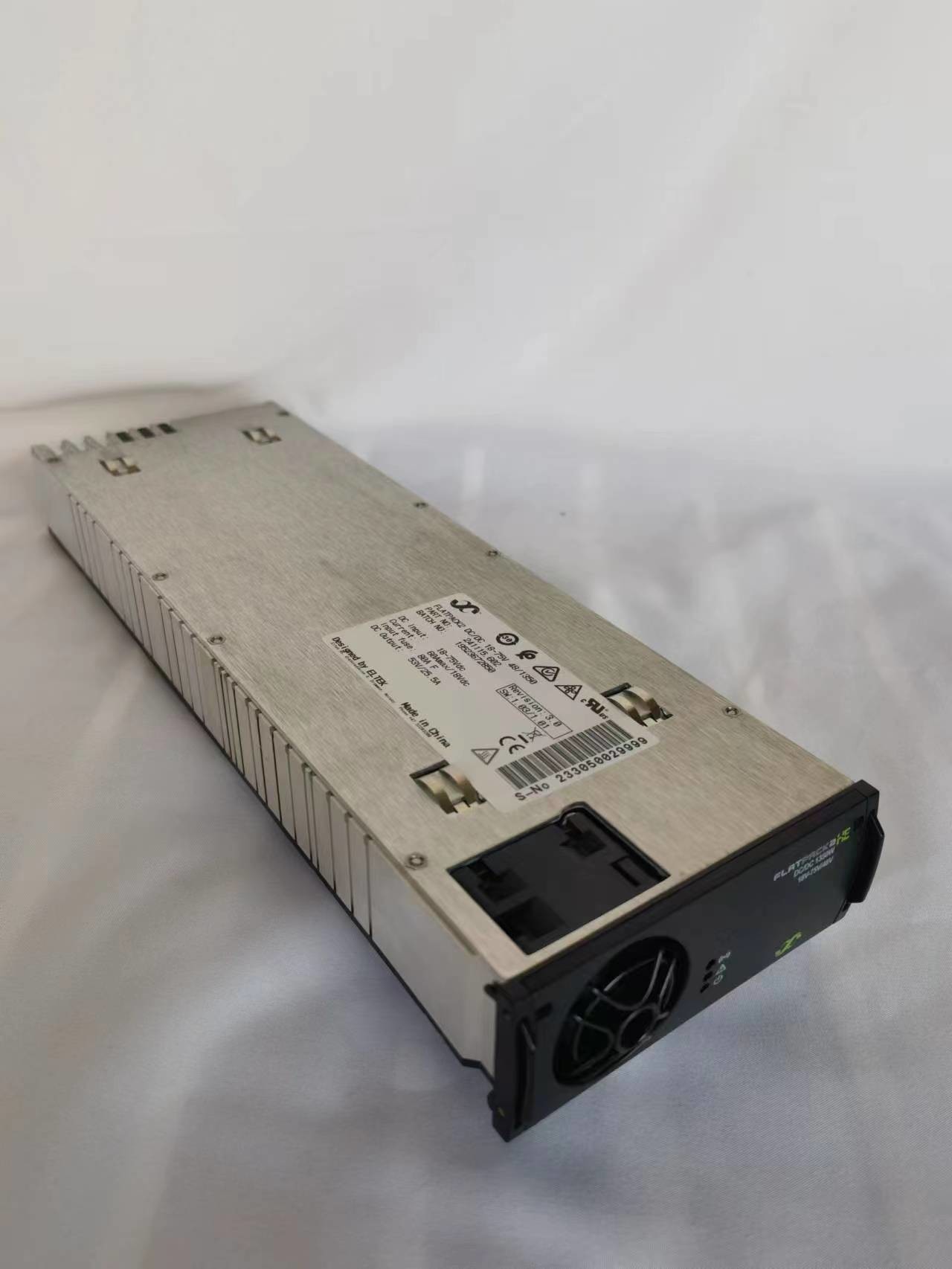

Eltek Flatpack2 DC/DC 18-75V 48V 1350W (Teilenummer: 241115.602)
Flatpack2 DC/DC 18-75V 48/1350
Die Flatpack2 DC/DC-Wandler erweitern die Flexibilität der Flatpack2-Stromversorgungssysteme. Sekundäre 48 Vdc-Ausgänge können von der Hauptbatteriespannung bereitgestellt werden. Anwendungen, die eine galvanische Trennung zwischen den Lasten erfordern, können jetzt ebenfalls adressiert werden.
Weitbereichs-DC/DC-Wandler
Der galvanisch getrennte CAN-Bus kann an das Steuerungssystem eines versorgenden Eltek-Stromversorgungssystems angeschlossen werden, wodurch die Überwachung und Steuerung der DC/DC-Wandler ermöglicht wird, ohne einen separaten Controller hinzuzufügen.
Hauptmerkmale
-
l Großer Eingangsspannungsbereich
-
l ODER-Schutz am Ausgang
-
l Boost-Modus
-
l Quick-Trip-Impuls
-
l Hoher WirkungsgradSpannungsanpassungNahtlos in das Steuerungssystem integriert
Parameter:
|
| Modell 1350W 18-75/ 24V 1350W 18-75/ 48V |
| Teilenummer 241115.600 241115.602 |
| EINGANGSDATEN |
| Spannungsbereich 20 - 75 V DC (Abschaltung < 16,5 V DC) |
| Strom (maximal) 70 A DC (85 ADC während des Boost) |
| Schutz Sicherung und Verpolungsschutz |
| AUSGANGSDATEN |
| Spannung (Standard) 26 V DC 53 VDC |
| Spannung (einstellbarer Bereich) 24 - 28 V DC 48 - 58,5 VDC |
| Leistung (maximal) @ VIN > 26 VDC / VIN = 18 VDC 1350 W / 910 W Leistungs-Boost 15s / 10min Erholung (V IN > 25VDC) 2000W |
|
Strom (maximal) 56 A 28 A
Strom-Boost 15s / 10min Erholung (V IN > 25VDC) 84 A 42 A
|
| Statische Spannungsregelung (0 - 100 % Last) ±1 % ±0,5 % |
| Dynamische Spannungsregelung ±5,0 % für 10-90 % oder 90-10 % Laständerung, Regelzeit < 30 ms |
| Restwelligkeit, 20 MHz Bandbreite < 200 mV ss |
| Schutz Kurzschlussfest, ODER-Diode, Hochtemperaturschutz, Hot-Plug-Einschaltstrombegrenzung, Überspannungsabschaltung |
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad Bis zu 91,7 % Bis zu 93,8 % |
|
Isolation 1,2 kVDC - Eingang zum Gehäuse 1,9 kVDC - CAN zum Gehäuse
1,9 kVDC - Eingang zum Ausgang 1,9 kVDC - CAN zum Eingang
1,0 kVDC - Ausgang zum Gehäuse 1,9 kVDC - CAN zum Ausgang
|
| Alarme: Rote LED 'ein' Niederspannungs- und Hochspannungseingangsabschaltung, Hoch- und Niedertemperaturabschaltung, Wandlerfehler, Überspannungsabschaltung am Ausgang, Lüfterausfall, Niederspannungsalarm am Ausgang |
|
Warnungen: Gelbe LED 'ein' Wandler im Leistungsreduzierungsmodus, Fernausgangsstrombegrenzung aktiviert, Eingangsspannung außerhalb des
Bereichs, Blinken bei Überspannung, Verlust der CAN-Kommunikation mit dem Controller
|
| Normal (Modul läuft): Grüne LED 'ein' |
| MTBF (Telcordia SR-332 Ausgabe I Methode III (a)) >315 000 (@ Tambient : 25 °C) >315 000 (@ Tambient : 25 °C) |
| Betriebstemperatur -40 bis +75°C ( -40 bis +185°F), Luftfeuchtigkeit 5 - 95 % RH nicht kondensierend |
| Temperaturreduzierung über 55 °C (131°F) 1350W auf 1250W @ 65°C (149°F) und 800W @ 75°C (167°F) |
| Lagertemperatur -40 bis +85°C ( -40 bis +185°F), Luftfeuchtigkeit 0 - 99 % RH nicht kondensierend |
| Abmessungen[BxHxT] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13”) / < 1,95 kg (4,3 lbs) |
| DESIGN-STANDARDS |
| Elektrische Sicherheit UL 60950-1, EN 60950-1 |
|
EMV EN 61000 -6-1 / -2 / -3 / -4
ETSI EN 300 386 V.1.4.1
|
| Umgebung ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2) RoHS (2011/ 65/ EU) und WEEE (2002/96/ EG) konform |
|
