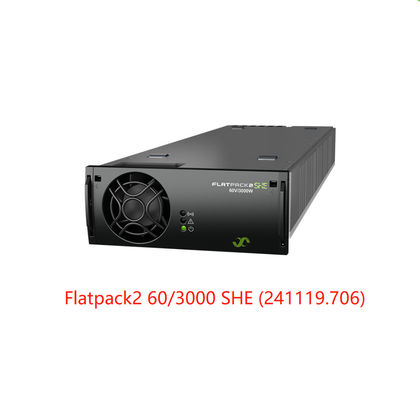

Eltek Rectifiers Flatpack2 60/3000 SHE 60Vdc 3000W 97,85 hocheffizientes Modul (Teil Nr.241119.706)
Flatpack2 60/3000 SHE
Der Flatpack2 60/3000 Super HE trägt dazu bei, den neuen Industriestandard für Effizienz auf dem Gleichstrommarkt zu setzen.
Super-Hochleistungs- (SHE) -Gleichrichter für Telekommunikationsanwendungen
Der Flatpack2 60/3000 Super HE trägt dazu bei, den neuen Industriestandard für Effizienz auf dem Gleichstrommarkt zu setzen.
Mit einem Wirkungsgrad von bis zu 97,8% ist der Super HE ein erstklassiger Gleichrichter, der sich besonders für Märkte und Anwendungen eignet, in denen die Energie teuer ist.Bei netzgebundenen Anwendungen beträgt die Rückzahlungszeit im Vergleich zu Standard-HE-Rectifikatoren weniger als 2 Jahre, und in Hybrid-Anwendungen noch schneller.
Der Flatpack2 60/3000 Super HE ist voll kompatibel mit den Flatpack2- und Flatpack2-HE-Systemen.
Hauptmerkmale
- Superhohe Effizienz ∼ bis zu 97,8%
- Hohe Leistungsdichte 33 w/in3
- Kompatibel mit bestehenden Systemen
- Globale Einhaltung
- Patentierte Technologie
- mit einer Breite von mehr als 20 mm
Parameter:
| Flatpack2 60/3000 SHE |
| Modell |
60/3000 SIE |
| Teilnummer |
241119.706 |
| Eingabedaten |
| Spannung (Nennbereich) |
20 bis 264 VKlimatisierung |
| Spannung (Betriebsbereich) |
85 - 264 VKlimatisierung |
| Häufigkeit |
45 bis 66 Hz |
| Höchststrom |
16 ARMS |
| Schutz |
Sicherung in Betrieb, Varistor zum vorübergehenden Schutz, Abschaltung bei VInist außerhalb der Reichweite |
| Ausgangsdaten |
| Spannung (Standard) |
67 VDC |
| Spannung (einstellbarer Bereich) |
54 - 72 VDC |
| Maximale Leistung, Nennleistung |
3000 W |
| Maximale Leistung, abgeschwächt @VIn= 85 VKlimatisierung |
1000 W |
| Maximalstrom, @VAußen= 60 VDC |
50 A |
| Aktuelle gemeinsame Nutzung |
± 5,0% des maximalen Stroms |
| Regulierung der statischen Spannung (10-100% Belastung) |
± 0,5% |
| Dynamische Spannungsregelung |
± 5,0% bei 10-90% oder 90-10% Lastveränderung, Einstellzeit < 50 ms |
| Wartezeit (3000W Belastung) |
> 10 ms; Ausgangsspannung > 52,5 VDC |
| Ripple |
< 150 mVPP, Bandbreite 30 MHz |
|
Schutz
|
Überspannungsabschaltung, Kurzschlusssicherung, hohe Temperatur, heiße Steckdose, Einschlagstrombegrenzung, Sicherung |
| Andere Spezifikation |
| Höchstwirksamkeit |
97.8 % |
|
Isolation
|
3.0 kVKlimatisierung– input to output
1.5 kVKlimatisierung∆ Einsatz von Schutzböden
0.6 kVDC∆ Ausgang zur Schutz Erde
|
|
Alarme (rote LED)
|
Niedriges Netzabschalten, Hoch- und Niedrigtemperaturabschalten, Gerüstfehler, Überspannungsabschaltung am Ausgang, Lüfterfehler (in Kombination mit hoher Innentemperatur ausgelöst), Niedrigspannungsalarm,Ausfall des CAN-Bus |
| Warnungen (gelbe LED) |
Richter im Leistungsabfallmodus, Fernstromgrenze aktiviert, Eingangsspannung außerhalb des Bereichs, bei Überspannung blinkt |
| Normal (grüne LED) |
Eingang und Ausgang OK |
| Betriebstemperatur (5 - 95% RH ohne Konditionierung) |
-40 - 75°C |
| Maximale Ausgangsleistung über temp / to |
Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze für die Berechnung der Leistungsgrenze |
|
MTBF (Telcordia SR-332 Ausgabe 3. Methode II Fall)
L1)
|
> 1 500 000 Stunden |
| Abmessungen [WxHxD] / Gewicht |
109 x 41,0 x 327 mm [4,25 x 1,61 x 13 ¢] / 2,050 kg [4,5 Pfund] |
| Konstruktionsnormen |
| Elektrische Sicherheit |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.2013 |
|
EMV
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 Teil 15:2013
|
|
Umwelt
|
ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3) EU 2015/863 (RoHS) und 2012/19/EU (WEEE)
Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2- sonstige Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden
|
| 1) Wenn die Eingangsspannung unter 210 V liegtRMSDie Temperaturbereinigung beginnt bei 40 °C und 1500 W werden bei 75 °C zur Verfügung stehen. |
