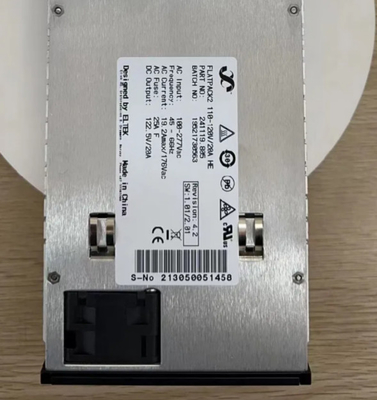

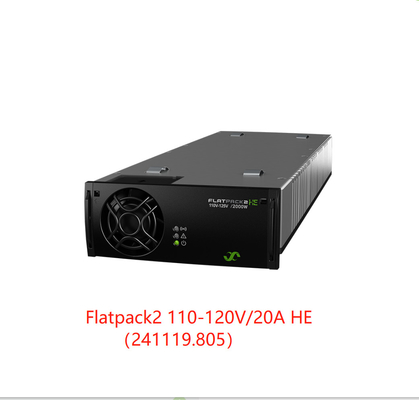

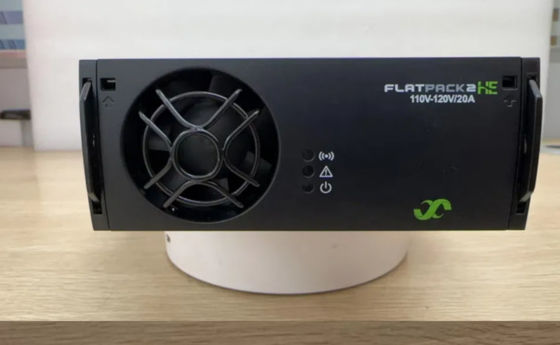

Eltek Gleichrichtermodul Flatpack2 110-120V/20A HE Hocheffizienzmodul (Teilenummer 241119.805)
FLATPACK2 110/2000 HE
Flatpack2 110-120V/20A HE
Seit der Einführung hat sich die Flatpack2-Familie zu einer breiten Auswahl an Leistungsstufen und Spannungen erweitert.
Flatpack2 110-120V/20A HE
Zuverlässiger Hocheffizienz-Gleichrichter für industrielle Anwendungen
Hauptmerkmale
- Bewährte Zuverlässigkeit
- Hohe Leistungsdichte
- Anwendungsflexibilität - 2KW bis zu Mehrschrank-Installationen
- Akzeptiert DC-Eingang (DC/DC-Wandler)
- Globale Konformität (CE, UL)
- Marine &
- Offshore-Zertifizierungen
- Patentierte Technologie
- Digitale Steuerungen
Parameter :
| Modell |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Teilenummer |
241115.805 |
241119.805 |
| EINGANGSDATEN |
| Spannungsbereich (nominal) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Spannungsbereich |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Frequenz |
0 - 66 Hz |
45 - 66 Hz |
| Maximaler Strom |
11,9 A RMS |
18,64 ARMS |
| Leistungsfaktor |
0,99 (@ 50-100 % Last) |
0,99 (@ 50-100 % Last) |
| THD (@ 230 VAC) |
< 5 % (@ Volllast) |
< 4 % (@ Volllast) |
| Schutz |
Varistor für Überspannungsschutz, Sicherung in beiden Leitungen, Abschaltung über 300/ 305 V |
| AUSGANGSDATEN |
| Standardspannung |
122,5 VDC |
| Spannungsbereich |
89,22) - 171,6 VDC |
90,02) - 151,25 VD 1)
C
|
| # Pb-Zellen unterstützt (1,8 - 2,4 V DC/ Zelle) |
54 - 71 |
54 -60 |
| # NiCad-Zellen unterstützt (1,05 - 1,65 V DC/ Zelle) |
85 - 104 |
86 - 91 |
| Max. Leistung, nominaler Eingang |
2000 W |
3025 W1) |
| Max. Leistung, 85V Eingang |
850 W |
1280 W |
| Maximaler Strom |
16,7 A |
20 A |
| Hold-up-Zeit, Standardspannung und 1500 W Last |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Stromaufteilung |
±5 % des maximalen Stroms von 10 bis 100 % Last |
| Statische Spannungsregelung |
±0,5 % von 10 % bis 100 % Last und Nenneingang |
| Dynamische Spannungsregelung |
±5,0 % für 10-80 % oder 80-10 % Laständerung, Regelzeit < 50 ms |
| Ripple und Rauschen, 30 MHz Bandbreite |
< 500 mV PP |
| Schutz |
Überspannungsabschaltung, kurzschlussfest, hohe Temperatur, Hot-Plug-Einschaltstrombegrenzung, ORing-Diode |
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad |
> 94 % |
> 94 % |
| Isolation |
3,0 kVAC – Eingang und Ausgang, 1,5 kV AC – Erdung Eingang, 1,5 kV DC – Erdung Ausgang 3 kVAC CAN – Eingang, 3 kVAC CAN – Ausgang |
| Alarme (Rote LED) |
Netzausfallabschaltung, Hoch- und Niedertemperaturabschaltung, Gleichrichteraussfall, Überspannungsabschaltung am Ausgang, Lüfterausfall, Niederspannungsalarm, CAN-Bus-Fehler |
| Warnungen (Gelbe LED) |
Gleichrichter im Leistungsreduzierungsmodus, Fernbatteriestrombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, Blinken bei Überspannung |
| Normal (Grüne LED) |
Eingang und Ausgang ok |
| MTBF (Telcordia SR-332 Ausgabe I Methode III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| Betriebstemperatur (5 - 95 % RH nicht kondensierend) Ausgangsleistung reduziert sich oberhalb der Temperatur / auf |
-40 bis +75°C [ -40 bis +167°F]
+55°C / 1350W @ +75°C
|
-40 bis +75°C [ -40 bis +167°F]
+50°C / 1150 W @ +75°C
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99 % RH nicht kondensierend |
| Abmessungen[BxHxT] / Gewicht |
109 x 41,5 x 327 mm (BxHxT) [4,25 x 1,69 x 13”] / 1,950 kg [4,3 lbs] |
| DESIGN-STANDARDS |
| Elektrische Sicherheit |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMV |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Netz-Oberschwingungen |
EN 61000 -3-2 |
| Umgebung |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Marine-Konformität
(EMV-Klasse B mit AC-Filter)
|
DnV-Regeln für die Klassifizierung von Schiffen, Hochgeschwindigkeits- und Leichtbaufahrzeugen und DnV-Offshore-Standards |
-
|
|
1) Spezifikation gültig für HW-Version 2 und neuer. Für ältere Revision siehe DS:24111x.805.DS3 ver1.
2) Die Ausgangsspannung erhöht sich bei geringer Last (< 1,6A)
|
Lösungen
Wir liefern eine ganzheitliche Reihe von Lösungen für Telekommunikationsunternehmen, egal ob sie in China ansässig sind oder weltweit tätig sind. Unser Prozess beginnt mit einer gründlichen Standortuntersuchung, um die bestehenden Bedingungen zu beurteilen. Basierend auf den Ergebnissen schlagen wir professionelle und innovative Pläne vor, die auf die individuellen Bedürfnisse jedes Kunden zugeschnitten sind. Unser technischer Support ist unübertroffen und bietet Echtzeit-Unterstützung, und unsere Wartungsdienste halten die Telekommunikationssysteme in optimalem Zustand. Unterstützt von einem kompetenten Team und einem globalen Netzwerk von vertrauenswürdigen Partnern, sind wir bestrebt, die Erwartungen der Kunden zu übertreffen.
FAQ :
1.Q: Welche Maßnahmen werden ergriffen, um die Qualität zu erhalten?
A: Wir implementieren einen umfassenden Qualitätskontrollprozess. Bevor Produkte unser Werk verlassen, werden sie in simulierten Nutzungsszenarien, Last-, Volllast- und Stromaufteilungstests unterzogen, um ihre Zuverlässigkeit und Leistung sicherzustellen.
2.Q: Gibt es eine Mindestabnahmemenge?
A: Nein, es gibt keine Mindestbestellmenge. Egal, ob Sie nur einen Artikel oder eine große Charge benötigen, wir können Ihre Bestellung bearbeiten. Beachten Sie, dass sich der Preis und die Vorlaufzeit je nach bestellter Menge unterscheiden können.
3.Q: Wären Sie bereit, Details über Ihr Unternehmen mitzuteilen?
A: Sicher! Ich freue mich, Ihnen in Kürze unser Unternehmensvorstellungsdokument zukommen zu lassen. Es enthält alle wesentlichen Informationen über unser Unternehmen, einschließlich unserer Geschichte, unserer Geschäftstätigkeit und unseres Geschäftsumfangs, so dass Sie sich ein klares Bild davon machen können, wer wir sind.
4.Q: Was sind die wichtigsten Vorteile, wenn man sich für Ihr Unternehmen entscheidet?
A: Eine unserer größten Stärken ist unser reichhaltiges Inventar, das es uns ermöglicht, eine konstante Versorgung zu gewährleisten. Darüber hinaus passen wir uns an unterschiedliche Kundenanforderungen an, indem wir flexible Lösungen anbieten, die Ihre spezifischen Bedürfnisse effektiv erfüllen.
5.Q: Kann ich Produktmuster und deren entsprechende Preise erhalten?
A: Sie können Muster erhalten. Die Kosten für Muster basieren auf dem regulären Preis, und Sie sind für die Übernahme der Versandkosten verantwortlich.
