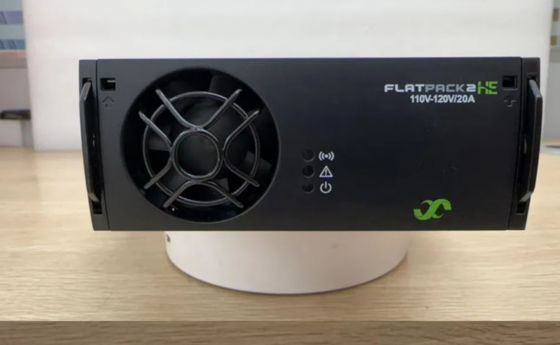

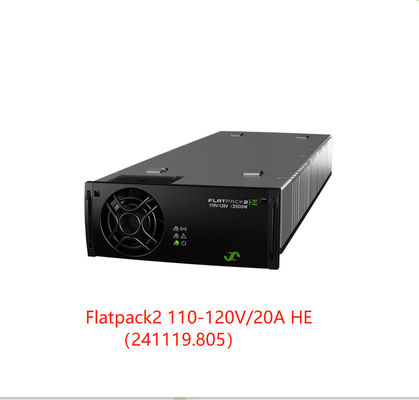

Eltek-Gerechtigungsmodul Flatpack2 110-120V/20A HE-Hochleistungsmodul ((Teil Nr. 241119.805
DieEltek Flatpack2 110-125V / 2000 HE (241115.805)ist ein hocheffizienter, hochdensitierter Gleichrichter, der für moderne Stromversorgung entwickelt wurde
Dieses Modul übersetzt die jahrzehntelange Expertise von Eltek in einen kompakten 1U-Formfaktor und bietet eine robuste2000 WLeistung bei110Vdc oder 125Vdc.
Mit einer branchenführenden Effizienz von> 95% (hohe Effizienz), die Betriebskosten (OPEX) und die thermischen Belastungen erheblich reduziert werden,
Damit ist es die erste Wahl für das Laden von Batterien und die direkte Gleichstromversorgung in kritischen Infrastrukturen.
Hauptmerkmale
- Nachgewiesene Zuverlässigkeit
- Hohe Leistungsdichte
- Anwendungsflexibilität - 2 kW für Mehrfachgeräte
- Akzeptiert Gleichstrom-Eingang (DC/DC-Wandler)
- Globale Übereinstimmung (CE, UL)
- Marine und
- Offshore-Zertifizierungen
- Patentierte Technologie
- Digitale Steuerungen
Parameter:
| Modell |
110 / 2000 ER WOR |
110-120 / 20A HE |
| Teilnummer |
241115.805 |
241119.805 |
| Eingabedaten |
| Spannungsbereich (nominal) |
185 - 275 V Wechselstrom |
176 - 277 V Wechselstrom |
| Spannungsbereich |
85 - 300 V Wechselstrom |
85 - 305 V A 1)
C
|
| Häufigkeit |
0 - 66 Hz |
45 bis 66 Hz |
| Höchststrom |
11.9 RMS |
18.64 ARMS |
| Leistungsfaktor |
0.99 (@ 50-100% Belastung) |
0.99 (@ 50-100% Belastung) |
| THD (@ 230 VAC) |
< 5 % (@ Volllast) |
< 4 % (@ Volllast) |
| Schutz |
Varistor für den vorübergehenden Schutz, Sicherung in beiden Leitungen, Abschaltung über 300/305 V |
| Ausgangsdaten |
| Standardspannung |
122.5 VDC |
| Spannungsbereich |
89.22)- 171,6 VDC |
90.02)- 151,25 VD 1)
C
|
| # Pb-Zelle unterstützt (1.8 - 2.4 V Gleichspannung/Zelle) |
54 - 71 |
54 -60 |
| # NiCad-Zelle unterstützt (1.05 - 1.65 V Gleichspannung/Zelle) |
85 - 104 |
86 bis 91 |
| Maximale Leistung, Nennleistung |
2000 W |
3025 W1) |
| Maximale Leistung, 85 V Eingang |
850 W |
1280 W |
| Maximalstrom |
16.7 A |
20 A |
| Wartezeit, Standardspannung und Last von 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Aktuelle gemeinsame Nutzung |
± 5% des maximalen Stroms von 10 bis 100% Belastung |
| Regulierung der statischen Spannung |
±0,5% von 10% bis 100% Last und Nennleistung |
| Dynamische Spannungsregelung |
± 5,0% bei 10-80% oder 80-10% Lastveränderung, Einstellzeit < 50 ms |
| Rippel und Lärm, Bandbreite 30 MHz |
< 500 mV PP |
| Schutz |
Überspannungsabschaltung, Kurzschlusssicherung, hohe Temperatur, heiß eingesteckte Einschaltstrombegrenzung, ORingdiode |
| Andere Spezifikation |
| Effizienz |
> 94% |
> 94% |
| Isolation |
3.0 kVAC-Eingang und -Ausgang, 1,5 kV Wechselstrom-Eingangs-Erd, 1,5 kV Gleichstrom-Erd 3 kVAC-KAN-Eingang, 3 kVAC-KAN-Ausgang |
| Alarme (rote LED) |
Niedrigspannungsschaltung, Niedrig- und Hochtemperaturschaltung, Gerüstfehler, Überspannungsschaltung bei Ausgang, Lüfterfehler, Niedrigspannungsalarm, CAN-Busfehler |
| Warnungen (gelbe LED) |
Richter im Leistungsschutzmodus, Fernbatterie-Strombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, bei Überspannung blinkt |
| Normal (grüne LED) |
Eingang und Ausgang OK |
| MTBF (Telcordia SR-332 Ausgabe I Methode III Buchstabe a)) |
>391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Betriebstemperatur (5 - 95% RH ohne Konditionierung) |
-40 bis +75°C [-40 bis +167°F]
+55°C / 1350W @ +75°C
|
-40 bis +75°C [-40 bis +167°F]
+50°C / 1150 W @ +75°C
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13 ′′] / 1,950 kg [4,3 lbs] |
| Konstruktionsnormen |
| Elektrische Sicherheit |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMV |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Hauptharmoniker |
EN 61000 -3-2 |
| Umwelt |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) und 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) und 2008/ 98/EG (WEEE)
|
|
Einhaltung der Vorschriften für die Marine
(EMK-Klasse B mit Wechselstromfilter)
|
DnV-Regeln für die Einstufung von Schiffen, Hochgeschwindigkeits- und Leichtfahrzeugen und DnV-Offshore-Normen |
-
|
|
1) Spezifikation gültig für HW Version 2 und neuere.805.DS3 Version 1.
2) Die Ausgangsspannung steigt bei leichten Belastungen (< 1,6A)
|
