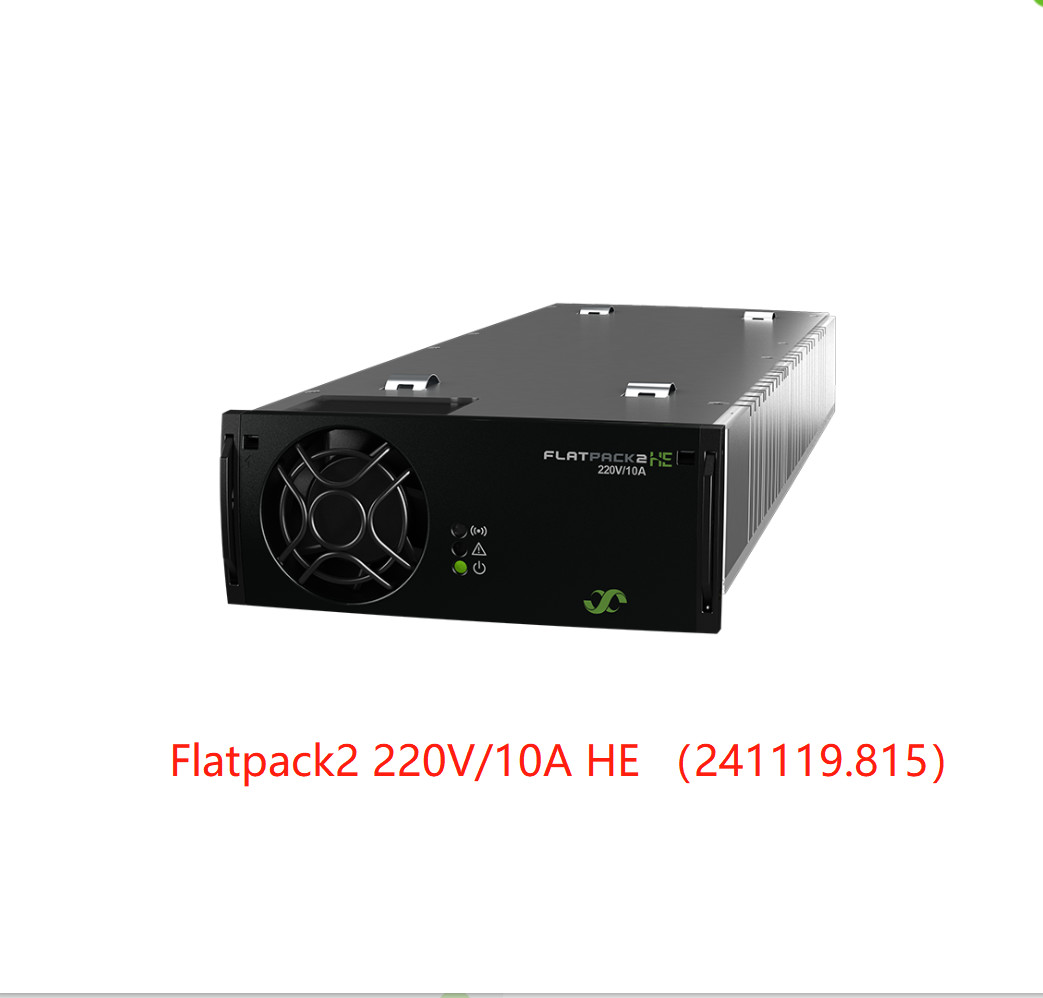

Eltek Gleichrichtermodul Flatpack2 220V/10A HE 220V 2800W (Teilenummer: 241119.815)
Flatpack2 220V/10A HE
Seit der Einführung hat sich die Flatpack2-Familie zu einer breiten Auswahl an Leistungsstufen und Spannungen erweitert.
Mit dem 10A-Modell können Stromversorgungssysteme bis in den MW-Bereich realisiert werden, um den Strombedarf kleiner und größerer modularer Rechenzentren zu decken.
Zuverlässiger Hocheffizienz-Gleichrichter für industrielle Anwendungen
220 Vdc-Stromversorgungssysteme bieten eine hervorragende Alternative zu herkömmlichen AC-USV und bieten erhebliche Effizienz- und Zuverlässigkeitsverbesserungen.
Mit 220 Vdc können Standardkomponenten, -kabel und -verteilungen verwendet werden, und die meisten IT-Geräte, die für 208/230 Vac ausgelegt sind, können direkt an den 220 Vdc-Bus angeschlossen werden.
Hauptmerkmale
l Bewährte Zuverlässigkeit
l Hohe Leistungsdichte
l Hoher Wirkungsgrad
l Anwendungsflexibilität - 2kW bis zu Mehrschrankinstallationen
l Akzeptiert DC-Eingang (DC/DC-Wandler)
l Globale Konformität (CE, UL)
l Marine- und Offshore-Zertifizierungen
l Patentierte Technologie
l Digitale Steuerungen
Parameter:
| Modell |
220 / 2000 HE WOR |
220 / 10A HE |
| Teilenummer |
241115.815 |
241119.815 |
| EINGANGSDATEN |
| Spannungsbereich |
85 - 300 V AC/ DC |
85 - 305 V AC |
| Spannungsbereich (nominal) |
185 - 275 V AC/ DC |
176 - 305 V AC |
| Frequenz |
0 - 66 Hz |
45 - 66 Hz |
| Maximaler Strom |
11,9 A RMS |
17 ARMS |
| Leistungsfaktor |
0,99 (@ 50-100% Last) |
0,99 (@ 50-100% Last) |
| THD (@ 230 VAC) |
< 5 % (@ Volllast) |
< 4% (@ Volllast) |
| Schutz |
Varistor für transienten Schutz, Sicherung in beiden Leitungen, Abschaltung über 300/305 V |
| AUSGANGSDATEN |
| Standardspannung |
245,3 VDC |
| Spannungsbereich |
178,51) - 297 VDC |
1981) - 280 VD 2)
C
|
| # Pb-Zelle unterstützt (1,8 - 2,4 V DC/ Zelle) |
108 - 122 |
108-110 (120 3)) |
| # NiCad-Zelle unterstützt (1,05 - 1,65 V DC/ Zelle) |
170 - 180 |
- |
| Max. Leistung, nominaler Eingang |
2000 W |
2800 W |
| Max. Leistung, 85V Eingang |
850 W |
1304 W |
| Max. Strom, @220V DC |
9,16 A |
10 A 4) |
| Haltezeit, Standardspannung und 1500 W Last |
20 ms, VOUT > 178 VDC |
20 ms, VOUT > 210 VDC |
| Restwelligkeit und Rauschen, 30 MHz Bandbreite |
< 1000 mV PP |
| Stromaufteilung |
±5% des maximalen Stroms von 10 bis 100% Last |
| Statische Spannungsregelung |
±0,5% von 10% bis 100% Last und Nenneingang |
| Dynamische Spannungsregelung |
±5,0% für 10-90% oder 90-10% Laständerung, Regelzeit< 50ms |
| Schutz |
Überspannungsabschaltung, kurzschlussfest, hohe Temperatur, Hot-Plug-Inrush-Strombegrenzung, ORing-Diode |
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad |
> 95% |
> 95,5% |
| Isolation |
3,0 kVAC – Eingang zu Ausgang, 1,5 kV AC – Eingang zu Erde, 1,5 kV DC – Ausgang zu Erde 3 kVAC – CAN zu Eingang, 3 kV AC – CAN zu Ausgang, 500 V AC – CAN zu Erde |
| Alarme (Rote LED) |
Netzausfallabschaltung, Hoch- und Niedertemperaturabschaltung, Gleichrichterausfall, Überspannungsabschaltung am Ausgang, Lüfterausfall, Niederspannungsalarm, CAN-Bus-Ausfall |
| Warnungen (Gelbe LED) |
Gleichrichter im Leistungsreduzierungsmodus, Fernbatteriestrombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, Blinken bei Überspannung |
| Normal (Grüne LED) |
Eingang und Ausgang ok |
| MTBF (Telcordia SR-332 Ausgabe I Methode III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| Betriebstemperatur (5 - 95% RH nicht kondensierend) Ausgangsleistung reduziert sich über Temp / bis |
-40 bis +75°C [ -40 bis +167°F]
+55°C / 1350W @ +75°C
|
-40 bis +75°C [ -40 bis +167°F]
+50°C / 1750 W @ +75°C
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen[BxHxT] / Gewicht |
109 x 41,5 x 327mm (BxHxT) [4,25 x 1,69 x 13”] / 1,950 kg [4,3lbs] |
| KONSTRUKTIONSNORMEN |
| Elektrische Sicherheit |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMV |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Netzoberschwingungen |
EN 61000 -3-2 |
| Umgebung |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Marine-Konformität
(EMV-Klasse B mit AC-Filter)
|
DnV-Regeln für die Klassifizierung von Schiffen, Hochgeschwindigkeits- und Leichtbaufahrzeugen und DnV Offshore
Standards
|
-
|
