Eltek Korrekturmodul Flatpack2 48V-60V/ 2000W HE ((Teilnummer: 241115.705)

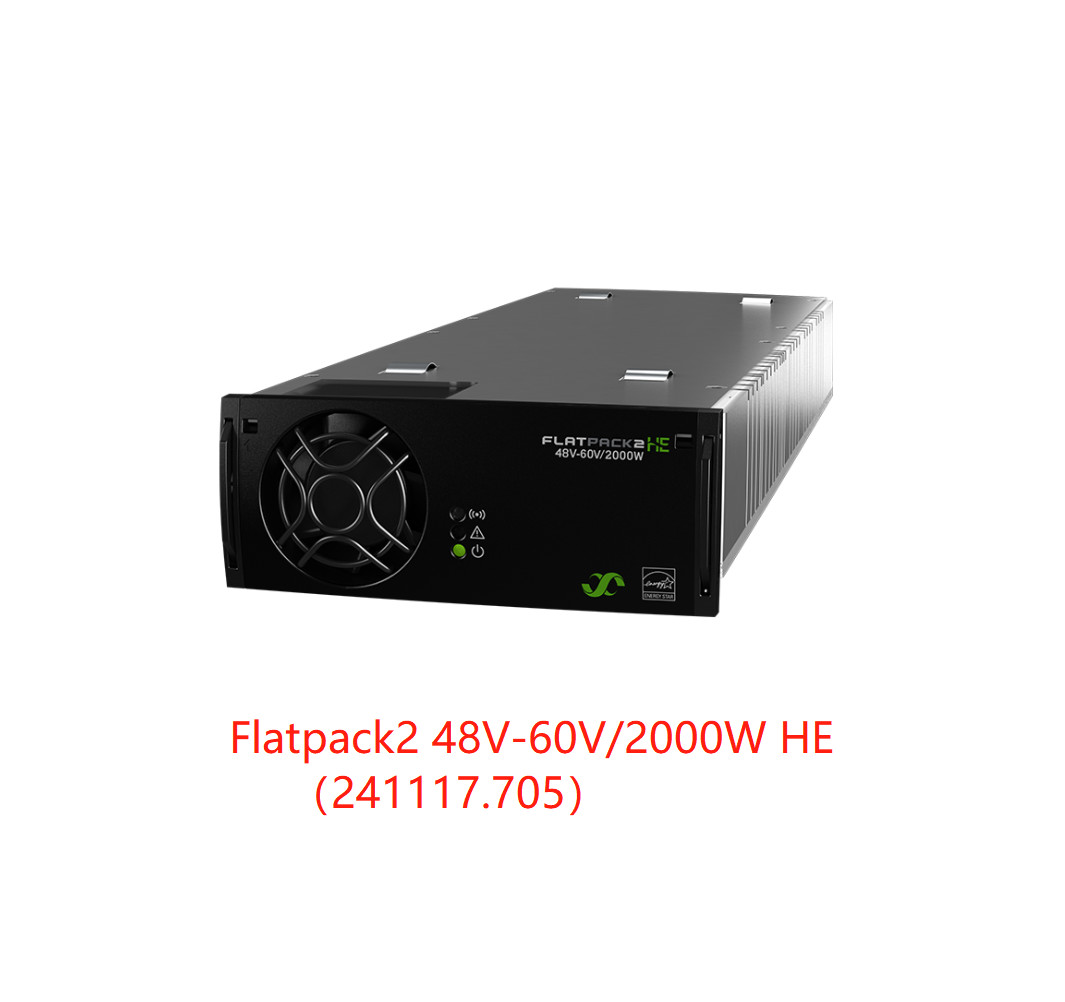

Flatpack2 48V-60V/2000W HE
Zuverlässiger Hochleistungsrichter für industrielle Anwendungen.
Flatpack2 48V-60V/2000W HE
Seit dem Start hat sich die Flatpack2-Familie auf eine breite Auswahl an Leistungsstufen und Spannungen erweitert.Der Flatpack2 48V-60V/2000W HE ist ein kostengünstiger Geradrichter für 48V und 60V Bleibatteriesysteme sowie 48V NiCad.
Hauptmerkmale
■ hoher Wirkungsgrad: 96,2%
l Nachgewiesene Zuverlässigkeit
l Hohe Leistungsdichte
l Anwendungsflexibilität - 2 kW für Anlagen mit mehreren Kabinen
■ Moduläres Design - MTTR und LT5mins
l Akzeptiert Gleichstrom-Eingang (DC/DC-Wandler)
l Globale Übereinstimmung (CE, UL, NEBS)
L Zertifizierungen für Seefahrer und Offshorefahrer
L Patentierte Technologie
Parameter:
|
| Muster 48-60/2000 HE |
| Teilnummer 241115.705 |
| Eingabedaten |
| Spannung (Nenn) 185 - 275 VKlimatisierung/ 185 - 275 VDC |
| Spannung (Betriebsbereich) 85 - 300 VKlimatisierung/ 80 - 300 VDC |
| Strom (maximal) @ Nennstrom, volle Last 11,6 ARMS |
| Frequenz 45 - 66 Hz / 0 Hz |
| Leistungsfaktor > 0,99 bei 50% Belastung oder mehr |
| THD < 5% bei 100% Belastung |
| Schutz Sicherung in L & N, Varistor, Abschaltung, wenn die Eingangsspannung außerhalb des Betriebsbereichs liegt |
| Ausgangsdaten |
| Spannung (Standard)1)53.5 VDC67,0 VDCim 60V-Modus) |
| Spannung (einstellbarer Bereich)1)39.9 - 72 VDC |
| Leistung (maximal) @ Nennstrom 2000 W (@V)Außen≥ 48VDC) |
| Leistung @ 85 VAC 750 W |
| Strom (maximal) @ Nennstrom 41,6 A (@V)Außen< 48 VDC) |
| Wartezeit, Ausgangsleistung von 1500 W > 20 ms; Ausgangsspannung > 53,5 VDC(60V-Modus) |
| Stromanteil (10 - 100% Belastung) ±5% des maximalen Stroms von 10 bis 100% Belastung |
| Regulierung der statischen Spannung (10 - 100% Belastung) ±0,5% |
| Dynamische Spannungsregelung ±5,0% bei 10-80% oder 80-10% Laständerung, Regellierung < 50 ms |
| Wellen und Geräusche < 150 mVPP, Bandbreite 30 MHz / < 2 mVRMSPsophometrisch |
| Schutz Sicherung, Kurzschlusssicherung, Hochtemperaturschutz, Überspannung Ausschalten |
| Andere Spezifikation |
| Wirksamkeit 96,2 % |
| Isolierung 3,0 kVKlimatisierung- Eingangs-Ausgang, 1,5 kVKlimatisierung- Anschluss an Erdung, 500 VDC- Ausgang zur Erde |
|
Niedrige/hohe Eingangsspannung, hohe/niedrige Temperatur, Berichterstatter
Alarme: Rote LED-Fehler, Überspannungsstillstand bei Ausgang, Lüfterfehler, Niederspannungs-Alarm, CAN-Busfehler
|
|
Antriebs- und Ausgangsstromgrenze aktiviert
Warnungen: Gelbe LED-Spannung außerhalb der Reichweite, Blinken bei Überspannung, Verlust der Kommunikation mit CAN
Steuerung
|
| Normalbetrieb: Grüne LED |
| MTBF (Telcordia SR-332 Ausgabe I Methode III (a)) > 350 000 (@ TUmgebung: 25 °C) |
| Betriebstemperatur (5-95% RH n.sec. hum.) -40 bis + 75°C [-40 bis + 167°F] |
| Maximaler Leistungsausfall über Temperatur / bis 45°C [113°F] / 1200W @ 75°C[167°F] |
| Lagertemperatur -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,950 kg (4,3 lbs) |
| Konstruktionsnormen |
| Elektrische Sicherheit EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMV-EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der Emissionsmengen.2.1.1
|
| Marine DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3)
Umwelt 2011/65/EU (RoHS) und 2012/19/EU (WEEE)
Normalbetriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2. andere
Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3, muss angewiesen werden
|
|
1) OVS-Einstellung vom Steuerelement Auswahlmodus: OVS≤59,5V = 48V-Modus (42-58V), 59,5V
2) Nur gültig für die Teilnummer 241115.705M
|
