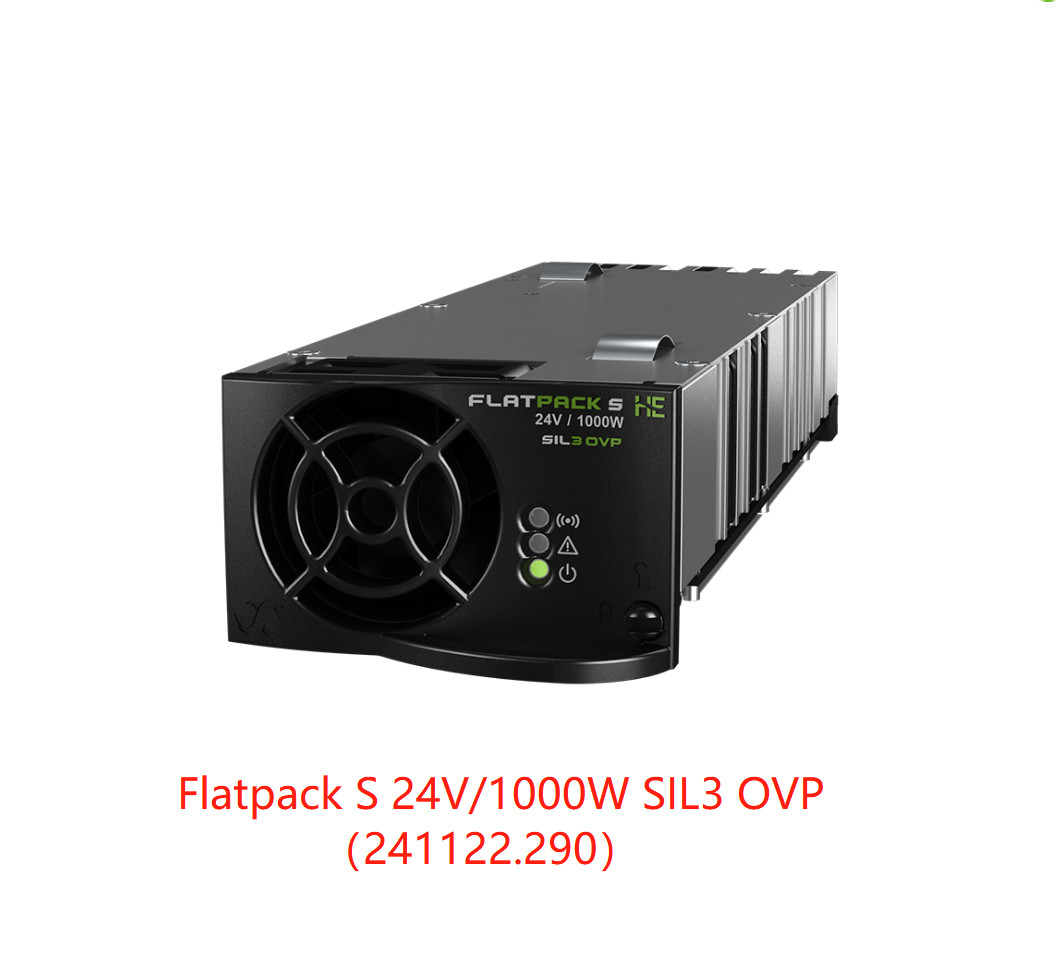

Eltek Rectifier Module Flatpack S 24V/1000W SIL3 OVP (Teilnummer: 241122.209)
Flatpack S 24V/1000W SIL3 OVP
Der Flatpack S bietet eine hohe Leistungsdichte, einen breiten Temperaturbereich und eine hervorragende Zuverlässigkeit in seinem kleinen 210 mm tiefen Gehäuse.Der Flatpack S 24V/1000W SIL3 OVP richtet sich an Sicherheits- und Automatisierungssysteme (SAS) in der Offshore- und Prozessindustrie, die einen SIL-Nenn-Überspannungsschutz bei Gleichspannungsanlage benötigen.
Kompakte Hochleistungsrichter für Anwendungen in der Marine, Offshore- und Prozessindustrie
Die Flatpack S-Gleichrichter werden im 3U-Rack mit Smartpack S-Controller verwendet und decken Anwendungen von 2 bis 8 kW mit einem Mindestraum von weniger als 18 Liter und geringer Wärmeabgabe ab.
Hauptmerkmale
- Kleine
- Kurz
- Leistungsdichte, 26 W/Zoll3
- Hohe Effizienz (HE)
- OR-Schutz bei Ausgang
- Nennüberspannung SIL3
- Schutz bei Ausgang
- mit einer Breite von mehr als 20 mm
- Spannungsschlüsselung
Parameter:
|
| Modell |
24/ 1000 SIL3 OVP |
| Teilnummer |
241122.290 |
| Eingabedaten |
| Spannung (nominal) |
230 V Wechselstrom und Gleichstrom |
| Spannung (Vollleistung) |
185 - 275 V Wechselstrom |
| Spannung (Vollleistung, reduzierter Leistungsfaktor) |
275 - 305 V Wechselstrom |
| Spannung (reduzierte Leistung, lineare Abgrenzung) |
85 - 185 V Wechselstrom |
| Frequenz (Nennwert / Bereich) |
45 - 66 Hz / 0 Hz |
| Strom (maximal) |
5.9 RMS |
| Leistungsfaktor |
> 0,99 bei 50% Belastung oder mehr |
| Schutz |
Sicherung und Abschaltung über 305 V AC / 300 V DC und unter 85 V AC / DC |
| Ausgangsdaten |
| Spannung (Standard) |
26.7 V Gleichstrom |
| Spannung (einstellbarer Bereich) |
21.5 - 28 V Gleichstrom |
| Leistung (maximal) @ Nennwert |
1000 W |
| Leistung @ 85 VAC |
420 Watt |
| Strom (maximal) @ Nenn-Eingang |
41.7 A (@V OUT < 24 VDC) |
| Strombeteiligung (10 - 100% Belastung) |
± 5% des maximalen Stroms von 10 bis 100% Belastung |
| Regulierung der statischen Spannung (10 - 100% Belastung) |
± 0,5% |
| Dynamische Spannungsregelung |
± 5,0% bei 10-90% oder 90-10% Lastveränderung, Einstellzeit < 50 ms |
| Warten Sie. |
> 20 ms; Ausgangsspannung > 41 V Gleichstrom |
| Ripple |
< 200 mV von Spitze zu Spitze, Bandbreite 30 MHz |
| Schutz |
Blockierungsdiode, Kurzschlusssicherung und Schutz vor hohen Temperaturen |
| Überspannungsschutz, SIL3-Parameter |
• Schutzniveau: 30V • PFD = TBS
• Nachweisprüfungsintervall: 15 Jahre • SFF = TBS
• Handhabung von Ausfällen zweier Komponenten
|
| Andere Spezifikation |
| Wirkungsgrad @ Nennwert |
92.50 % |
| Isolation |
3.0 kVAC - Eingang zu Ausgang, 1,5 kV Wechselstrom - Eingang zur Erde & 0,5 kV Gleichstrom - Ausgang zur Erde |
| Alarm: rote LED |
Niedriges Netzabschalten, Hoch- und Niedrigtemperaturabschalten, Gerüstfehler, Überspannung
Abschaltung bei Ausgang, Lüfterfehler, Niederspannungsmelder, CAN-Busfehler
|
| Warnungen: Gelbe LED |
Anschlussspannung außerhalb der
Bereich, bei Überspannung blinkt
|
| Normalbetrieb: Grüne LED |
| Potenzielles Alarmrelais (normalerweise geöffnet) |
Öffnet bei Alarm, Netzunterbrechung und > 40% geladen (sichert Redundanz im 1+1-System), wenn
nicht an eine Steuerung angeschlossen
|
| Normal (modulbetrieb): Grüne LED eingeschaltet |
| Akustische Geräusche |
< 46 dBA bei Nenn-Eingang und Volllast |
| MTBF (Telcordia SR-332 Ausgabe I Methode III Buchstabe a)) |
> 300 000 (@ Temperatur: 25 °C) |
| Betriebstemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 5 - 95% RH nicht kondensierend
Ausgangsleistung linear von 1000 W @ 45 °C (113 °F) bis 400 W @ 85 °C ((185 °F)
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht |
72 x 41,5 x 210 mm (2,83 x 1,63 x 8,27 ̊) / < 1 kg (2 lbs) |
| Konstruktionsnormen |
| Elektrische Sicherheit |
Die in Absatz 1 genannte Regelung gilt für die in Absatz 1 genannte Regelung. |
| Marine |
DNV-OS-D202, Kapitel 2, Abschnitt 4 (DNV2.4): Temperatur Cl.B, Luftfeuchtigkeit Cl.B, Vibration Cl.A, EMV Cl.B1) IEC 60945-4-Ausgabe |
| EMV |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Teil 15 Unterteil 109
|
| Umwelt |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) und 2-3 (Klasse 3.2)
Einheitlich mit den Anforderungen der RoHS (2011/65/EU) und WEEE (2002/96/EG)
|
| 1) Klasse B erfordert einen externen Filter am Eingang (p/ n 241120.930) |
