| Modell |
12V / 120W |
24V / 240W |

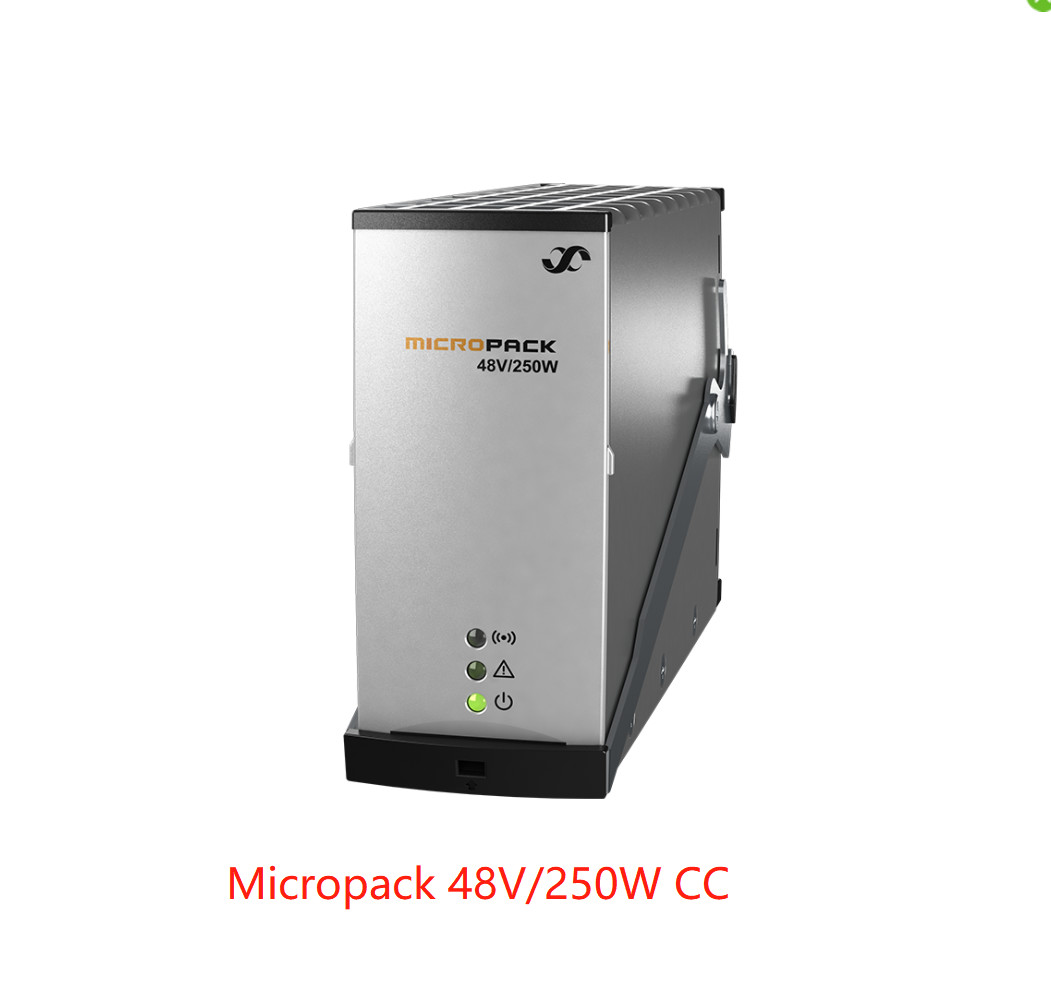

48V / 250W |
| Teilnummer |
241120.300 |
241120.200 |
241120.100 |
| Eingabedaten |
|
|
|
| Spannungsbereich |
85 - 300 V Wechselstrom/Gleichstrom 1) |
| Spannungsbereich (Nennwert) |
130 - 275 V Wechselstrom |
185 - 275 V Wechselstrom/Gleichstrom |
| Häufigkeit |
0 - 66 Hz 1) |
| Höchststrom, 230 V Eingang / Gesamtstrom (Boost) |
0.6 A / 2.0 A |
1.2 A / 2.0 A |
1.2 A / 1.9 A |
| Maximaler Erdleckstrom |
2.0 mA (@ 250V AC/ 50Hz) |
| Leistungsfaktor |
0.97 (@ 70 - 100% Belastung) |
0.98 (@ 55 - 100% Belastung) |
0.98 (@ 50 - 100% Belastung) |
| THD (@ 230 VAC) |
< 5 % (@ 80 - 100 % Belastung) |
< 5 % (@ 50 - 100 % Belastung) |
< 5 % (@ 50 - 100 % Belastung) |
| Schutz |
Varistor für den vorübergehenden Schutz, Sicherung in beiden Leitungen (2x 2,0 A), Abschaltung über 300 V AC/DC |
| Ausgangsdaten |
|
|
|
| Standardspannung |
13.6 V Gleichstrom |
27.2 VDC |
53.5 VDC |
| Spannungsbereich |
10.7 - 18,0 V Gleichstrom |
21.5 - 36 VDC |
43.5 - 57,6 V Gleichstrom |
| Spannungsbereich ohne Steuerung |
10.7 - 15.0 V Gleichstrom |
21.5 - 30 VDC |
43.5 - 57,6 V Gleichstrom |
| # Pb-Zelle unterstützt (1.8 - 2.4 V Gleichspannung/Zelle) |
6 - 7 |
12 - 15 |
24 |
| # NiCad-Zelle unterstützt (1.05 - 1.65 V Gleichspannung/Zelle) |
10 - 11 2) |
20 - 222) |
- |
| Maximale Leistung, Nennwert / 60er Antrieb |
120 W / 160 W |
240 W / 315 W |
250 W / - |
| Maximalstrom, @12/ 24/ 48V Gleichspannung / Steigerung / QT3) |
10 A / 15 A / 55 A |
10 A / 15 A / 55 A |
5 A / - / - |
| Aktuelle gemeinsame Nutzung |
± 5% des maximalen Stroms von 10 bis 100% Belastung |
| Regulierung der statischen Spannung |
00,5% von 10% bis 100% Belastung und Nennleistung |
| Dynamische Spannungsregelung |
± 5 % < 10 ms, Laststufe 10% bis 90% oder entgegengesetzt bei Nenn-Ausgangsspannung |
| Wartezeit, Standardspannung und volle Leistung |
20 ms, V OUT > 10,7 VDC |
20 ms, VOUT > 21,5 VDC |
20 ms, VOUT > 43 VDC |
| Rippel und Lärm, 30 MHz b.w. / psophometrisch |
< 200 mV PP / 5 mV RMS |
< 200 mV PP / 5 mV RMS |
< 150 mV PP / 2 mV RMS |
| Schutz |
Überspannungsabschaltung, Kurzschlusssicherheit, hohe Temperatur, heiß eingesteckte Einschaltstrombegrenzung, Sicherung |
| Andere Spezifikation |
|
|
|
| Wirkungsgrad @ Nenn-Eingang/Ausgang, Spitzenwert/Bereich |
890,5% / > 88%, 50 bis 100% Belastung |
930,0% / > 92%, 50-100% Belastung |
930,6% / > 93%, 50-100% Belastung |
| Isolation |
3.0 kVAC Eingang und Ausgang, 1,5 kV Wechselstrom Eingangserd, 0,5 kV Gleichstrom Ausgangserd |
| Alarm: Rote LED eingeschaltet |
Niedrigspannungsschaltung, Niedrig- und Hochtemperaturschaltung, Gerüstfehler, Überspannungsschließung bei Ausgang, Lüfterfehler, Niederspannungswarn, CAN-Busfehler |
| Warnungen: Gelbe LED eingeschaltet |
Richter im Leistungsschutzmodus, Fernbatterie-Strombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, bei Überspannung blinkt |
| Normal (modulbetrieb): Grüne LED eingeschaltet |
|
| Alarmausgang (isoliert) |
NO (+positives Endgerät), COM (-negatives Endgerät). |
| MTBF (Telcordia SR-332 Ausgabe I Methode III Buchstabe a)) |
> 480 000h (@T AMBIENT= 25°C) |
> 480 000h (@T AMBIENT= 25°C) |
> 500 000h (@T AMBIENT= 25°C) |
| Betriebstemperatur (5 - 95% RH ohne Konditionierung) |
-40 bis +70°C [ -40 +158°F]
+55°C / 50W @ +70°C
|
-40 bis +60°C [-40 bis +142°F]
+45°C / 80W @ +60°C
|
-40 bis +75°C [-40 bis +167°F]
+55°C / 140W @ +75°C
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht |
39.0 x 88,5 x 149mm [1,54 x 3,48 x 5,87"] / 0,5 kg [1,1 Pfund] |
