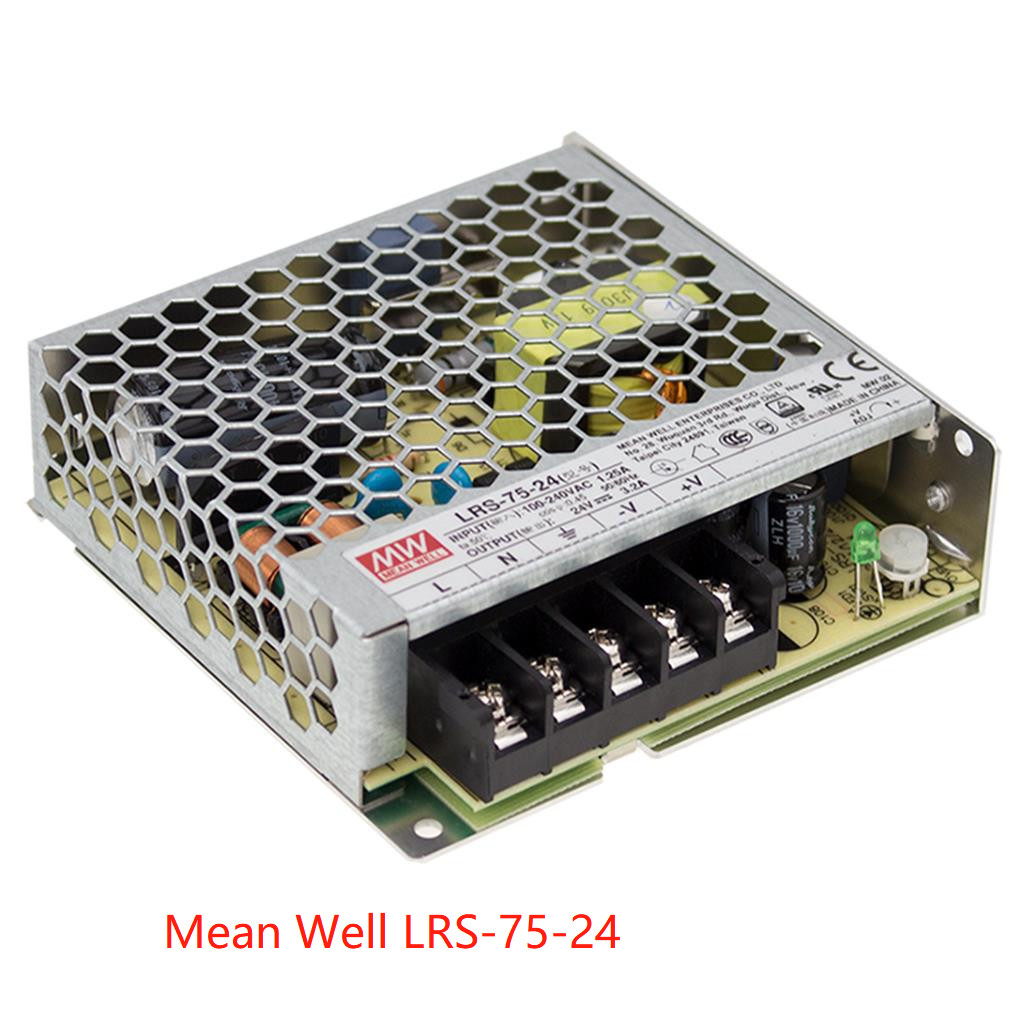

Mean Well LRS-Reihe Korrekturgerät 75 W Single Output Switching Stromversorgung LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
Eigenschaften:
- Allgemeiner Wechselstrom-Eingang /Vollbereich
- Widerstand 300Vac Überspannung für 5 Sekunden
- Nicht belasteter Stromverbrauch < 0,3 W
- Miniaturgröße und 1U niedriges Profil
- Hohe Betriebstemperatur bis 70 Grad
- Projektionen: Kurzschluss / Überlastung / Überspannung
- Kühlung durch freie Luftkonvektion
- Einhaltung der IEC/BC/EN/EN60335-1 ((PD3) und der IEC/BS EN/EN61558-1,2-16 für Haushaltsgeräte
- Betriebshöhe bis zu 5000 m (Anmerkung 8)
- 5G-Vibrationsprüfung standhalten
- Hohe Effizienz, lange Lebensdauer und hohe Zuverlässigkeit
- LED-Anzeige für eingeschaltete Energie
- Überspannungskategorie
- 100% Volllastverbrennung bei der Prüfung
- 3 Jahre Garantie
Anwendungsbereich:
- Maschinen für industrielle Automatisierung
- Industrielles Steuerungssystem
- Mechanische und elektrische Ausrüstung
- Elektronische Instrumente, Geräte und Apparate
- Haushaltsgeräte
Beschreibung:
Die LRS-75-Serie ist eine 75W-Ausgangsspannung mit einem geschlossenen Typ mit 30mm niedrigem Profil.,24V, 36V und 48V
Zusätzlich zum hohen Wirkungsgrad von bis zu 91,5%Die Konstruktion des Metallmaschengehäuses erhöht die Wärmeabgabe des LRS-75 und ermöglicht es der gesamten Serie, unter Luftkonvektion ohne Lüfter von -30° bis 70° zu arbeiten..
Mit einem extrem niedrigen Stromverbrauch ohne Last (weniger als 0,3 W) kann das Endsystem den weltweiten Energiebedarf problemlos decken.
Das LRS-75 verfügt über die vollständigen Schutzfunktionen und die 5G-Vibrationsschutzfähigkeit.
Sie entspricht den internationalen Sicherheitsvorschriften.
Die LRS-75-Serie dient als hochwertige Stromversorgungslösung für verschiedene industrielle Anwendungen. .
Technische
| Modell |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |
LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
Ausgabe
|
Gleichspannung |
5V |
12 V |
15 V |
24 V |
36 V |
48 V |
| Nennstrom |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| Aktueller Bereich |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3,2A |
0 ~ 2,1 A |
0 ~ 1,6A |
| Nennleistung |
70 W |
72 W |
75 W |
76.8W |
75.6W |
76.8W |
| RIPPLE & NOISE (max.)Aufschrift.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| Spannungsbereich ADJ |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| SpannungToleranz Aufschrift.3 |
± 2,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| LinienregelungAufschrift.4 |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| LastregelungAufschrift.5 |
±1,0% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| SETUP, RISE Zeit |
500ms, 30ms/230VAC 500ms,30ms/115VAC bei voller Last |
| Haltet die Zeit an (Typ.) |
60ms/230VAC 12ms/115VAC bei voller Last |
|
Input
|
Spannungsbereich |
85 ~ 264VAC 120 ~ 373VDC |
| Frequenzbereich |
47 ~ 63 Hz |
| Wirksamkeit (Typ) |
860,5% |
89% |
89% |
90% |
910,5% |
910,5% |
| Wechselstrom (Typ.) |
1.4A/115VAC 0,85A/230VAC |
| Eintrittsstrom (Typ.) |
Kaltstart 65A/230VAC |
| Leckage-Strom |
< 0,75mA / 240VAC |
|
Schutz
|
Überlastung |
110 ~ 150% der Nennleistung |
| Schutztyp: Schluckausfallmodus, automatisch wiederhergestellt, nachdem die Fehlerbedingung beseitigt wurde |
| Überspannung |
50,75 ~ 6,75 V |
13.8 ~ 16.2V |
180,75 ~ 21,75 V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64,8 V |
| Schutztyp: Betriebs-/Ausgangsspannung abschalten, erneut einschalten, um zu erholen |
|
Umwelt
|
Arbeitszeit. |
-30 ~ +70°C (siehe "Abschwächungskurve") |
| Arbeitsfeuchtigkeit |
20 ~ 90% RH nicht kondensierend |
| Aufbewahrungszeit, Feuchtigkeit |
-40 ~ +85°C, 10 ~ 95% RH nicht kondensierend |
| Zeitkoeffizient |
± 0,03%/°C (0 ~ 50°C) |
| VIBRIERUNG |
10 ~ 500Hz, 5G 10min./1Zyklus, jeweils 60min. entlang der Achsen X, Y und Z |
| Überspannungskategorie |
ⅢDie Anforderungen an die Anforderungen der Norm EN/EN61558, EN/EN50178, EN/EN60664-1, EN/EN62477-1 sind erfüllt.
Höhen bis zu 2000 m
|
|
Sicherheit& EMK
(Anmerkung 8)
|
Sicherheitsnormen
|
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Verwendung von Zellstoffen, die für die Herstellung von Zellstoffen verwendet werden.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1 ((von der Zentralbank),KC K60950-1 ((nur für LRS-75-12/24),BIS IS13252 ((Teil 1)):
2010/IEC 60950-1: 2005 genehmigt
|
| WITHSTAND-Spannung |
I/P-O/P:4KVAC I/P-FG:1.25KVAC |
| Widerstand gegen Isolierung |
Einheitliche Prüfverfahren für die Berechnung der Schadstoffemissionen |
| EMK-Emissionen |
Einhaltung der Norm EN/EN55032 (CISPR32) Klasse B, der Norm EN/EN55014, der Norm EN/EN61000-3-2,-3, der Norm GB/T 9254, der Norm BSMI CNS13438, der Norm EAC TP TC 020, der Norm KN32, der Norm KN35 (nur für LRS-75-12/24) |
| EMK-Immunität |
Einhaltung der Norm EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32,
KN35 (nur für LRS-75-12/24)
|
|
Andere
|
MTBF |
3334.3K Stunden Min. Telcordia SR-332 (Bellcore) ; 667.2 Stunden Min. MIL-HDBK-217F (25°C) |
| Dimension |
99*97*30mm (L*W*H) |
| Verpackung |
0.25 kg; 45 Stück/ 12.25 kg/ 0.77 m3 |
| Anmerkung |
1Alle nicht speziell erwähnten Parameter werden bei 230 VAC-Eingang, Nennlast und 25 °C Umgebungstemperatur gemessen.
2. Ripple & Noise werden bei 20 MHz Bandbreite mit einem 12" verdrehten Paardraht gemessen, der mit einem 0.1uf & 47uf Parallelkondensator beendet wird.
|
|
3. Toleranz: umfaßt die eingestellte Toleranz, die Linienregelung und die Lastregelung. |
|
4Die Linienregelung wird bei Nennlast von der unteren Linie zur oberen Linie gemessen. |
|
5Die Lastregelung wird von 0% bis 100% Nennlast gemessen. |
|
6. Die Länge der Einrichtungszeit wird beim ersten kalten Start gemessen. |
|
Zeit. |
|
7Die Umgebungstemperatur von 5 °C/1000 m ist für Betriebshöhen von mehr als 2000 m (6500 ft) erforderlich. |
|
8Die Energieversorgung gilt als Bestandteil, der in eine Endgeräteanlage eingebaut werden soll. |
|
Montage der Einheit auf einer Metallplatte von 360 mm*360 mm mit einer Dicke von 1 mm. Die Endgeräte müssen erneut bestätigt werden, dass sie immer noch den Anforderungen |
|
Für Anleitungen zur Durchführung dieser EMV-Prüfungen siehe "EMI-Prüfung von Komponentenstromversorgungen". |
|
(verfügbar unter http://www.meanwell.com) |
|
※ Haftungsausschluss für das Produkt:Weitere Informationen finden Sie unter https://Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem vorliegenden Beschluss zu unterbreiten. |
