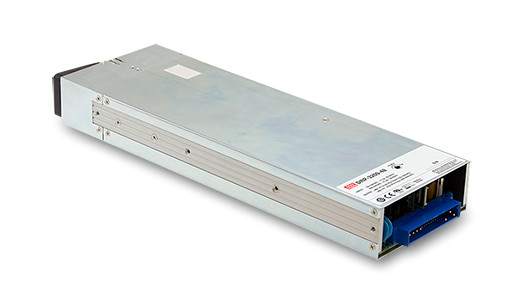

| MODELL |
DRP-3200-24 |
DRP-3200-48 |
|
OUTPUT
|
GLEICHSPANNUNG |
24V |
48V |
| NENNSTROM |
133A |
67A |
| STROMBEREICH |
0 | 133A |
0 | 67A |
| NENNLEISTUNG |
3192W |
3216W |
| KRÄUSELUNG u. GERÄUSCHE (Maximum) Note.2, 3 |
300mVp-p |
480mVp-p |
| SPANNUNG ADJ. RANGE |
23,5 | 30V |
47,5 | 58.8V |
| SPANNUNGS-TOLERANZ Note.4 |
±1.0% |
±1.0% |
| LINIE REGELUNG |
±0.5% |
±0.5% |
| LASTS-REGELUNG |
±0.5% |
±0.5% |
| SETUP, ANSTIEGSZEIT |
1500ms, 60ms/230VAC an der vollen Last |
| HALTEN Sie ZEIT (Art.) |
16ms/230VAC bei 75% Last 9ms/230VAC an der vollen Last |
|
INPUT
|
SPANNUNGSBEREICH Note.5 |
90 | 264VAC 127 | 370VDC |
| FREQUENZBEREICH |
47 | 63Hz |
| ENERGIE-FAKTOR (Art.) |
0.97/230VAC an der vollen Last |
| LEISTUNGSFÄHIGKEIT (Art.) Note.6 |
93,5% |
94,5% |
| Wechselstrom-STROM (Art.) Note.5 |
17A/230VAC |
| EINSCHALTSTROM (Art.) |
KALTSTART 55A/230VAC |
| DURCHSICKERN-STROM |
<1>
|
|
SCHUTZ
|
ÜBERLASTUNG
|
105 | Nennstrom 115% |
| Schutzart: Die konstante gegenwärtige Begrenzung, schloss O-/Pspannung nach sek 5. Nach O-/Pspannungsfällen Wiederenergie, an wieder herzustellen |
|
ÜBERspannung
|
31,5 | 37.5V |
63 | 75V |
| Schutzart: Geschlossene o-/pspannung, Wiederenergie, an wieder herzustellen |
| ÜBERtemperatur |
Geschlossene o-/pspannung, stellt automatisch wieder her, nachdem Temperatur unten geht |
|
FUNKTION
|
AUSGANGSSPANNUNG PROGRAMMIERBAR (PV)
|
Anpassung der Ausgangsspannung ist bis 50 zulässig | 125% der Sollleistungsspannung beziehen bitte sich das auf Funktions-Handbuch in den nächsten Seiten |
| KONSTANTER AKTUELLER STAND PROGRAMMIERBAR (PC) |
Anpassung des konstanten aktuellen Standes ist bis 20 zulässig | 100% des Nennstroms. Beziehen Sie bitte sich das auf Funktions-Handbuch in den nächsten Seiten |
| FERNZweipunktregelung |
Durch elektrisches Signal oder Trockenkontakt Energie AN: kurzes Ausschalten: offen. Beziehen Sie bitte sich das auf Funktions-Handbuch in den nächsten Seiten |
| FERNrichtung |
Kompensieren Sie Spannungsabfall auf der Lastsverdrahtung bis zu 0.5V. Beziehen Sie bitte sich das auf Funktions-Handbuch in den nächsten Seiten |
| HILFSHYDRAULIK |
5V @ 0.3A, Toleranz ±10%, Kräuselung 150mVp-p, 12V @ 0.8A, Toleranz ±10%, Kräuselung 450mVp-p |
| WARNSIGNAL |
Lokalisierte TTL-Signalausgabe für T-Warnung, AC-OK und DC-OK. Beziehen Sie bitte sich das auf Funktions-Handbuch in den nächsten Seiten |
|
UMWELT
|
ARBEITStemperatur. |
-30 | +70℃ (beziehen Sie sich „das auf Herabsetzen der Kurve“) |
| ARBEITSfeuchtigkeit |
20 | 90% relative Feuchtigkeit kondensationsfrei |
| SPEICHERtemperatur., FEUCHTIGKEIT |
-40 | +85℃, 10 | 95% relative Feuchtigkeit kondensationsfrei |
| Temperatur. KOEFFIZIENT |
±0.03%/℃ (0 | 50℃) |
| ERSCHÜTTERUNG |
10 | 500Hz, 2G 10min. /1cycle, 60min. jedes entlang X, Y, z-Äxte |
|
SICHERHEIT U. EMC
(Anmerkung 9)
|
SICHERHEITSNORMEN |
UL62368-1, Nr. 62368-1 CSA C22.2, TUV BS EN/EN62368-1, EAC TP TC 004 genehmigte |
| WIDERSTANDS-SPANNUNG |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| ISOLATIONSWIDERSTAND |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70% relative Feuchtigkeit |
|
EMC-EMISSION
|
Parameter |
Standard |
Test-Niveau/Anmerkung |
| Geleitet |
BS EN/EN55032 (CISPR32) |
Klasse B |
| Ausgestrahlt |
BS EN/EN55032 (CISPR32) |
Klasse A |
| Harmonischer Strom |
BS EN/EN61000-3-2 |
----- |
| Spannungs-Aufflackern |
BS EN/EN61000-3-3 |
----- |
|
EMC-IMMUNITÄT
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parameter |
Standard |
Test-Niveau/Anmerkung |
| ESD |
BS EN/EN61000-4-2 |
Niveau 3, Luft 8KV; Niveau 2, Kontakt 4KV |
| Ausgestrahlt |
BS EN/EN61000-4-3 |
Niveau 3 |
| EFT/Explosion |
BS EN/EN61000-4-4 |
Niveau 3 |
| Anstieg |
BS EN/EN61000-6-2 |
2KV/Line-Line 4KV/Line-Earth |
| Geleitet |
BS EN/EN61000-4-6 |
Niveau 3 |
| Magnetfeld |
BS EN/EN61000-4-8 |
Niveau 4 |
| Spannungseinbrüche und Unterbrechungen |
BS EN/EN61000-4-11 |
>95% Bad 0,5 Zeiträume, 30% Bad 25 Zeiträume,
>95% Unterbrechungen 250 Zeiträume
|
|
ANDERE
|
MTBF |
535.5K Stunden Min. Telcordia SR-332 (Bellcore); 44.6K Stunden Min. MIL-HDBK-217F (25℃) |
| MASS |
325*107*41mm (L*W*H) |
| VERPACKUNG |
2.65Kg; 4pcs/11.6Kg/0.87CUFT |
| ANMERKUNG |
1. Alle Parameter NICHT besonders erwähnt werden am Input 230VAC, an bewerteter Last und an 25℃ der umgebenden Temperatur gemessen.
2. Kräuselung u. Geräusche werden an 20MHz der Bandbreite gemessen, indem man 12" verdrehter Paardraht beendet mit einem parallelen Kondensator 0.1uf u. 47uf verwendet.
3. Unter Kräuselung der variablen Lasteinleitung oder der parallelen Operation der Ausgangsspannung kann als Spezifikt. an der hellen Lastszustand höher sein. Sie geht zurück zum normalen Kräuselungsniveau, sobald die Ertraglast mehr als 5% ist.
4. Toleranz: schließt gegründete Toleranz, Linie Regelung und Lastsregelung ein.
5. Das Herabsetzen ist möglicherweise unter niedrigen Eingangsspannungen erforderlich. Überprüfen Sie bitte die herabsetzende Kurve auf weiteren Einzelheiten.
6. Die Leistungsfähigkeit wird bei 75% Last gemessen.
7. Wenn Gebrauch PV-Signal möglicherweise, Vl, unter bestimmten Betriebsbedingungen zu justieren, Kräuselungsgeräusche von Vl hinausginge etwas über die Bewertung, die in dieser Spezifikation definiert wird.
8. Ertrag schließt, nachdem O-/Pspannung unten ist < 80="">
9. Die Stromversorgung gilt als eine Komponente, die in eine abschließende Ausrüstung installiert ist. Alle EMC-Tests werden durchgeführt, indem man die Einheit an einer 600mm*900mm Metallplatte mit 1mm von Stärke anbringt. Die abschließende Ausrüstung muss wieder-bestätigt werden, dass sie noch EMC-Richtlinien trifft. Für Anleitung auf, wie man durchführt diese EMC-Tests, sich beziehen Sie bitte „auf EMS-Prüfung der Teilstromversorgung.“ (wie verfügbar auf http://www.meanwell.com)
10. Das Herabsetzen der umgebenden Temperatur von 3.5℃/1000m mit fanless Modellen und von 5℃/1000m mit Fanmodellen für die Funktionierenhöhe größerer als 2000m (6500ft}.
※ Produkthaftungs-Verzicht: Für ausführliche Information beziehen Sie bitte sich auf https://www.meanwell.com/serviceDisclaimer.aspx
|
