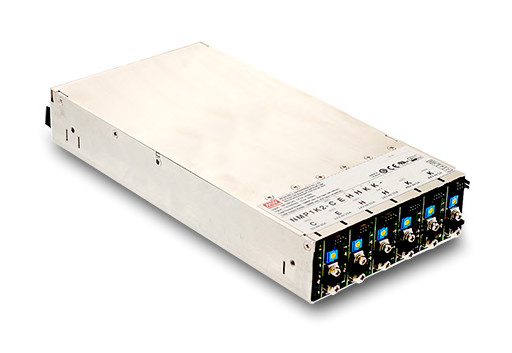

Meanwell Gleichrichtermodul NMP650 NMP1K2 NMS-240-5/12/24/48 NMS-240-24 650W 1200W Netzteil
Mean Well Gleichrichtermodul NMP650 NMP1K2 650W Gleichrichtermodul
Leistung:
650W/1200W
Merkmale:
Medizinische (2x MOPP) ITE-Sicherheitszulassungen
Geeignet für BF-Anwendungen unter Berücksichtigung des geeigneten Systems (Berührungsstrom < 100uA/264VAC)
1U flaches Profil
Eingebaute Parallelfunktion / programmierbarer Ausgang / globales Enable / Remote Local ON-OFF / Hilfs-DC-Ausgang / Übertemperaturalarm / DC OK
Kühlung durch thermostatisch gesteuerten Lüfter mit Lüfteralarmfunktion
5 Jahre Garantie
Modell
NMP650 NMP1K2
Technische
| MODELL |
NMP650 (4 Steckplätze) |
NMP1K2 (6 Steckplätze) |
|
EINGANG
|
SPANNUNG BEREICH Hinweis.6 |
90 ~ 264VAC 120 ~370VDC |
| FREQUENZBEREICH |
47 ~ 63Hz |
| LEISTUNGSFAKTOR |
PF>0.95/230VAC PF>0.98/115VAC bei Volllast |
|
WIRKUNGSGRAD (Typ.) Hinweis.4
|
91%, Volllast mit H / K Modul bei nominal 24V / 48V nur |
90,5%, Volllast mit H / K Modul bei nominal 24V / 48V nur |
| 88,5%, Volllast mit jedem Modultyp bei Nennspannung |
| AC-STROM |
3,5A/230VAC 7,5A/115VAC |
6,7A/230VAC 13,5A/115VAC |
| EINSCHALTSTROM |
40A/230VAC 25A/115VAC |
40A/230VAC 25A/115VAC |
| LECKSTROM |
Erdleckstrom <400uA >
|
| AUSGANG |
GESAMTLEISTUNG |
650W max. |
1200W max. |
| SCHUTZ |
ÜBERTEMPERATUR |
Schaltet die Ausgangsspannung ab, erholt sich automatisch nach Absinken der Temperatur |
|
FUNKTION
|
FERNBEDIENUNG |
RC+/RC-: Kurzschluss, Einschalten RC+/RC-: Offen, Ausschalten |
| ALARMSIGNAL |
TTL-Signalausgang für Übertemperaturalarm. Bitte beachten Sie das Funktionshandbuch. |
| HILFSSTROM (AUX) |
5V @ 1,5A; Toleranz ±10%; Restwelligkeit: 50mVp-p (max.) |
5V @ 2A; Toleranz ±10%; Restwelligkeit: 50mVp-p(max.) |
|
UMGEBUNG
|
BETRIEBSTEMPERATUR |
-30 ~ +70℃ (Derating bei 50℃, siehe "Derating-Kurve") |
| BETRIEBSFEUCHTIGKEIT |
20 ~ 90% RH nicht kondensierend |
| LAGERTEMP., FEUCHTIGKEIT |
-40 ~ +85℃, 10 ~ 95% RH nicht kondensierend |
| TEMPERATURKOEFFIZIENT |
±0,03%/ ℃ (0 ~ 50℃) |
| VIBRATION |
10~500Hz, 2G 10min./1 Zyklus, 60 min. jeweils entlang der X-, Y-, Z-Achse. |
|
SICHERHEIT & EMV
(Hinweis 5)
|
SICHERHEITSSTANDARDS
|
ANSI/AAMI ES60601-1, Ed. 3.1,UL62368-1; TUV BS EN/EN60601-1, Ed. 3.1, TUV BS EN/EN62368-1; IEC 60601-1, Ed. 3.1, IEC 62368-1, IEC60950-1; EAC TP TC 004 zugelassen |
| ISOLATIONSNIVEAU |
Primär-Sekundär: 2x MOPP, Primär-Erde: 1x MOPP |
| SPANNUNGSFESTIGKEIT |
E/A-E/A: 4KVAC E/A-FG: 2KVAC E/A-FG: 0,5KVAC |
| ISOLATIONSWIDERSTAND |
E/A-E/A, E/A-FG, E/A-FG: 100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMV-EMISSION
|
Parameter |
Standard |
Testpegel / Hinweis |
| Geleitet |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Klasse B |
| Abgestrahlt |
BS EN/EN55032 (CISPR32) / BS EN/EN55011 (CISPR11) |
Klasse B |
| Oberschwingungsstrom |
BS EN/EN61000-3-2 |
Klasse A |
| Spannungsflackern |
BS EN/EN61000-3-3 |
----- |
|
EMV-IMMUNITÄT
|
BS EN/EN60601-1-2, BS EN/EN55024, SEMI F47 |
| Parameter |
Standard |
Testpegel / Hinweis |
| ESD |
BS EN/EN61000-4-2 |
Pegel 4, 15KV Luft; Pegel 4, 8KV Kontakt |
| HF-Feld |
BS EN/EN61000-4-3 |
Pegel 3, 10V/m |
| EFT/Burst |
BS EN/EN61000-4-4 |
Pegel 3, 2KV |
| Überspannung |
BS EN/EN61000-4-5 |
Pegel 4, 4KV/Leitung-FG; 2KV/Leitung-Leitung |
| Geleitet |
BS EN/EN61000-4-6 |
Pegel 2, 3V |
| Magnetfeld |
BS EN/EN61000-4-8 |
Pegel 4, 30A/m |
|
Spannungseinbrüche und -unterbrechungen
|
BS EN/EN61000-4-11
|
100% Einbruch 1 Periode, 30% Einbruch 25 Perioden,
100% Unterbrechungen 250 Perioden
|
|
SONSTIGES
|
MTBF |
1314,6K Std. min. Telcordia SR-332 (Bellcore); 128,2K Std. min. MIL-HDBK-217F (25℃) (NMP650) 1275,4K Std. min. Telcordia SR-332 (Bellcore); 124,5K Std. min. MIL-HDBK-217F (25℃) (NMP1K2) |
| ABMESSUNGEN |
250*89*41mm (L*B*H) |
250*127*41mm (L*B*H) |
| VERPACKUNG |
1,45 kg (typ.); 9 Stück / 14 kg / 0,98 CUFT |
2 kg (typ.); 6 Stück / 13 kg / 0,88 CUFT |
