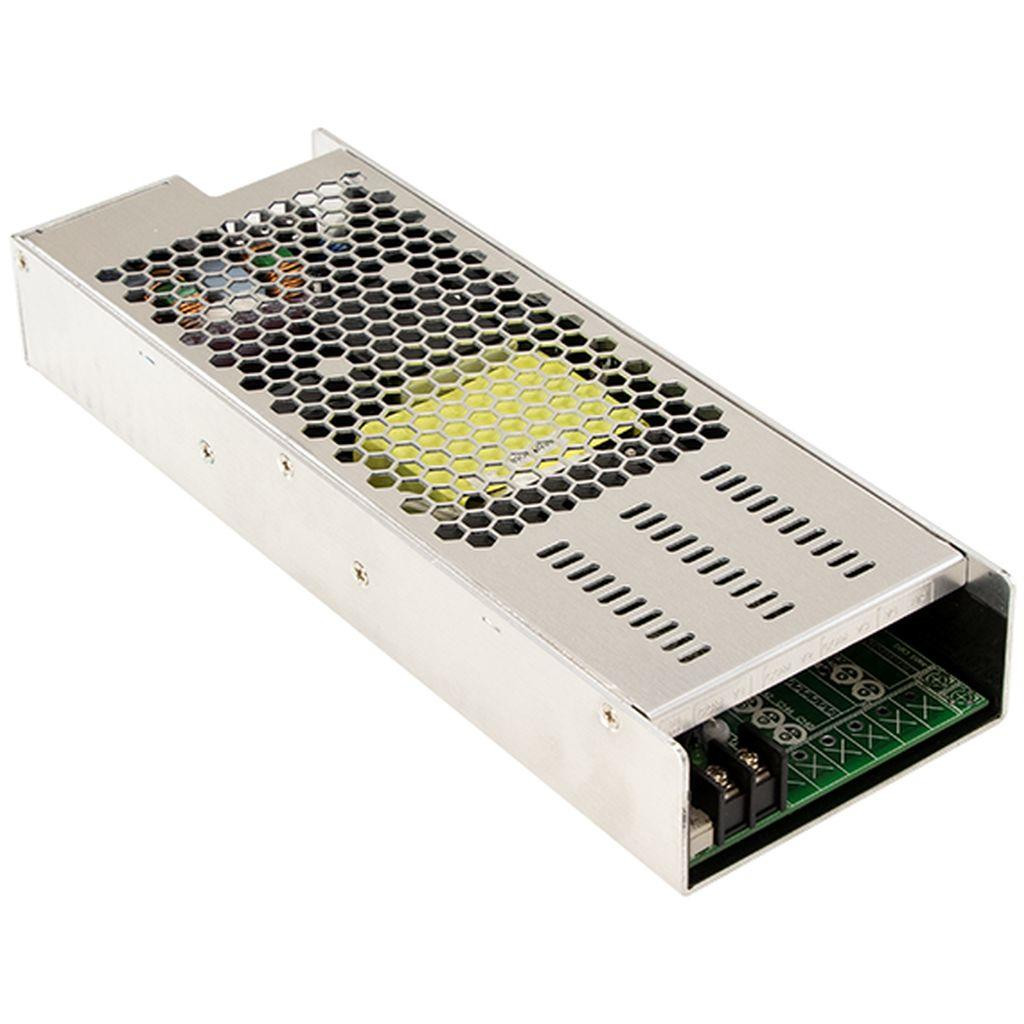

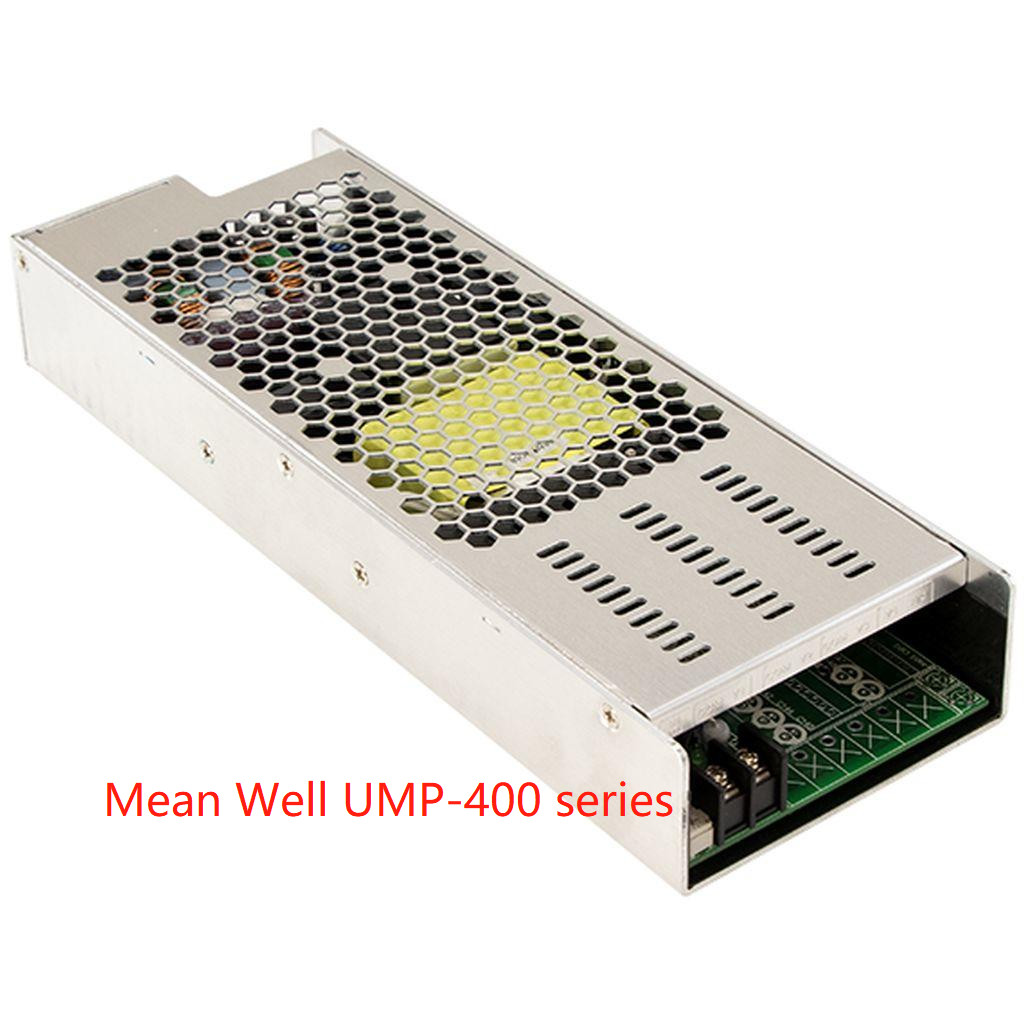

| MODELL |
UMP-400-24 |
UMP-400-48 |
|
EIN-OUTPUT
(Standardmodell)
|
GLEICHSPANNUNG |
24V |
48V |
| NENNSTROM |
16.7A |
8.3A |
| BEWERTETE SPITZENLEISTUNG |
Maximum 400W. |
| SPANNUNG ADJ. RANGE |
22,8 | 25.2V |
45,6 | 50.4V |
| KRÄUSELUNG u. GERÄUSCHE (Maximum) Note.2 |
240mVp-p |
360mVp-p |
| SPANNUNGS-TOLERANZ Note.3 |
±1.0% |
±1.0% |
| LINIE REGELUNG |
±0.5% |
±0.5% |
| LASTS-REGELUNG |
±1.0% |
±1.0% |
| SETUP, ANSTIEGSZEIT |
1000ms, 50ms/230Vac; 2000ms, 50ms/115Vac |
| HALTEN Sie ZEIT (Art.) |
12ms@230Vac; 12ms@115Vac |
|
MEHRFACHES OUTPUT
(Optionales Modell)
|
GLEICHSPANNUNG |
CH1 Ertrag 24V oder 48V + NID DC-Module für CH2,3,4 |
| GESAMTSpitzenleistung |
Spitzenleistung CH2,3,4 kann abhängig von NID-Auswahl flexibel sein. Kombinierte Energie an alle Kanäle darf 400W nicht übersteigen |
|
INPUT
|
SPANNUNGSBEREICH Note.4 |
90 | 264VAC 127 ~370VDC |
| FREQUENZBEREICH |
47 | 63Hz |
| ENERGIE-FAKTOR |
PF>0.95/230VAC PF>0.98/115VAC an der vollen Last |
| LEISTUNGSFÄHIGKEIT (Art.) Note.5 |
88,5%, volle Falllast mit jeder Art Modul an der Nennspannung |
| WECHSELSTROM-STROM |
2.5A/230VAC 4.7A/115VAC |
| EINSCHALTSTROM |
40A/230VAC 25A/115VAC |
| DURCHSICKERN-STROM |
Schutzleiterstrom <300ua>
|
|
SCHUTZ
|
ÜBERLASTUNG |
105 | 135% bewertete Spitzenleistung |
| Schutzart CH1: konstanter gegenwärtiger Begrenzungsschutz (wenn ein langer Kurzschluss fortfährt, wird die OTP-Aktion ausgelöst), CH2, CH3, CH4: Schluckaufmodusschutz |
| ÜBERspannung |
26,4 | 31.2V |
52,8 | 62.4V |
| Schutzart: geschlossene o-/pspannung, Wiederenergie, an wieder herzustellen |
| ÜBERtemperatur |
Geschlossene o-/pspannung, Wiederenergie, an wieder herzustellen |
|
UMWELT
|
ARBEITStemperatur. |
-30 | +70℃ (beziehen Sie sich „das auf Herabsetzen der Kurve“) |
| ARBEITSfeuchtigkeit |
20 | 90% relative Feuchtigkeit kondensationsfrei |
| SPEICHERtemperatur. |
-40 | +85℃ |
| Temperatur. KOEFFIZIENT |
±0.03%/℃ (0 | 50℃) |
| ERSCHÜTTERUNG |
10~500Hz, 2G 10min. /1 Zyklus, 60 Min. je entlang X, Y, z-Äxte |
| FUNKTIONIERENhöhe Note.6 |
5000 Meter /OVCⅡ |
| ÜBERspannung GATEGORY |
Ⅲ; Entsprechend IEC62368-1; Höhe bis 2000 Meter |
|
SICHERHEIT U. EMC
(Anmerkung 7)
|
SICHERHEITSNORMEN |
EAC TP TC 004; UL62368-1, Dekra-Dichtung BS EN/EN62368-1 genehmigte; Entwurf beziehen sich auf ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, Iec 60601-1 (3. Ausgabe) |
| ISOLIERUNGS-NIVEAU |
Primär-zweitens: 2x MOPP, Primär-Erde: 1x MOPP |
| WIDERSTANDS-SPANNUNG |
I/P-O/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| ISOLATIONSWIDERSTAND |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70% relative Feuchtigkeit |
|
EMC-EMISSION
|
Parameter |
Standard |
Test-Niveau/Anmerkung |
| Geleitet |
BS EN/EN55032 (CISPR32)/Entwurf beziehen Sie sich auf BS EN/EN55011 (CISPR11) |
Klasse B |
| Ausgestrahlt |
BS EN/EN55032 (CISPR32)/Entwurf beziehen Sie sich auf BS EN/EN55011 (CISPR11) |
Klasse B |
| Harmonischer Strom |
BS EN/EN61000-3-2 |
Klasse A |
| Spannungs-Aufflackern |
BS EN/EN61000-3-3 |
----- |
|
EMC-IMMUNITÄT
|
BS EN/EN55035; Entwurf beziehen sich auf BS EN/EN60601-1-2 |
| Parameter |
Standard |
Test-Niveau/Anmerkung |
| ESD |
BS EN/EN61000-4-2 |
Niveau 4, Luft 8KV; Niveau 4, Kontakt 4KV |
| Rf-Feld |
BS EN/EN61000-4-3 |
Niveau 3, 3V/m |
| EFT/barst |
BS EN/EN61000-4-4 |
Niveau 3, 1KV |
| Anstieg |
BS EN/EN61000-4-5 |
Niveau 4, 2KV/Line-FG; 1KV/Line-Line |
| Geleitet |
BS EN/EN61000-4-6 |
Niveau 2, 3V |
| Magnetfeld |
BS EN/EN61000-4-8 |
Niveau 1, 1A/m |
| Spannungseinbrüche und Unterbrechungen |
BS EN/EN61000-4-11 |
Zeiträume 100% Bades 1, 30% Bad 25 Zeiträume,
100% Unterbrechungen 250 Zeiträume
|
|
ANDERE
|
MTBF |
1428.4K Stunden Min. Telcordia SR-332 (Bellcore); 187.3K Stunden Min. MIL-HDBK-217F (25℃) |
| MASS |
250*89*37mm (L*W*H) |
| VERPACKUNG |
0.88Kg; 14pcs/13Kg/0.89CUFT |
|
ANMERKUNG
|
1. Alle Parameter NICHT speziell erwähnt werden am Input 230VAC, an bewerteter Last und an 25℃ der umgebenden Temperatur gemessen.
2. Kräuselung u. Geräusche werden an 20MHz der Bandbreite gemessen, indem man 12" verdrehter Paardraht beendet mit einem parallelen Kondensator 0.1μf u. 47μf verwendet.
3. Toleranz: schließt gegründete Toleranz, Linie Regelung und Lastsregelung ein.
4. Das Herabsetzen ist möglicherweise unter niedrigen Eingangsspannungen erforderlich. Überprüfen Sie bitte die herabsetzende Kurve auf weiteren Einzelheiten.
5. Die Leistungsfähigkeits-Änderungen durch die Installierung von verschiedenen Ausgabemodulen.
6. Das Herabsetzen der umgebenden Temperatur von 3.5℃/1000m mit fanless Modellen und von 5℃/1000m mit Fanmodellen für die Funktionierenhöhe größerer als 2000m (6500ft).
7. Die Stromversorgung gilt als eine Komponente, die in eine abschließende Ausrüstung installiert ist. Alle EMC-Tests werden vorbei durchgeführt
Befestigung der Einheit an einer 450mm*450mm Metallplatte mit 3mm von Stärke. Die abschließende Ausrüstung muss wieder-bestätigt werden, dass sie sich noch trifft
Emc-Richtlinien. Für Anleitung auf, wie man durchführt diese EMC-Tests, sich beziehen Sie bitte „auf EMS-Prüfung der Teilstromversorgung.“
(wie verfügbar auf http://www.meanwell.com)
