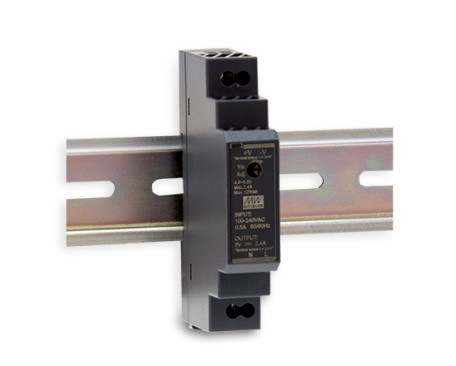

Mean Well HDR-Serie HDR-15 HDR-30 HDR-60 HDR-100
Mittelgroßes tragbares Metall-LadegerätNPB-120-12 NPB-120-24NPB-120-48
Modell
Neue Modelle:
NPB-120/NPB-240/NPB-360
Alte Modelle:
PA-120/PB-120
Eigenschaften:
Standardtyp hoch zuverlässiges Breitspannungsladegerät
Metallgehäuse für eine bessere Wärmeableitung, was zu einer niedrigeren Berührungstemperatur führt
Einfache und flexible Anpassung:
‧ Ladespannung durch die Frontplatte einstellbar (10,5 bis 15,2 V, 21 bis 30,4 V, 42 bis 60,8 V)
‧ Ladestrom, der durch das Panel verstellbar ist (50~100% des Nennstroms)
‧ 2 oder 3 Stufen, wählbar durch DIP S.W. auf der Vorderseite
Schutz: Kurzschluss, Überspannung, Übertemperatur, Umkehrpolarität der Batterie
Einhaltung der doppelten Zertifizierungen UL/EN62368-1 und IEC60335-1/2-29
Mehrfache Gleichstrom-Ausgangssteckdosen wählbar: Anderson, Endgerät und 4-Pin-Stromstift
Technische
| Modell |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
Ausgabe
|
Gleichspannung |
5V |
12 V |
15 V |
24 V |
48 V |
| Nennstrom |
2.4A |
1.25A |
1A |
0.63A |
0.32A |
| Aktueller Bereich |
0 ~ 2,4A |
0 ~ 1,25A |
0 ~ 1A |
0 ~ 0,63A |
0 ~ 0,32A |
| Nennleistung |
12 W |
15 W |
15 W |
15.2W |
15.4W |
| RIPPLE & NOISE (max.)Aufschrift.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| Spannungsbereich ADJ |
4.5 ~ 5.5V |
10.8 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 29V |
43.2 ~ 55.2V |
| SpannungstoleranzAufschrift.3 |
± 2,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| Linienregelung |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| Lastregelung |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
±1,0% |
| SETUP, RISE Zeit |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC bei voller Last |
| Haltet die Zeit an (Typ.) |
30ms/230VAC 12ms/115VAC bei voller Last |
|
Input
|
Spannungsbereich |
85 ~ 264VAC (277VAC im Betrieb) 120 ~ 370VDC (390VDC im Betrieb) |
| Frequenzbereich |
47 ~ 63 Hz |
| Wirksamkeit (Typ) |
80% |
85% |
850,5% |
86% |
87% |
| Wechselstrom (Typ.) |
0.5A/115VAC 0,25A/230VAC |
| Eintrittsstrom (Typ.) |
Kaltstart 25A/115VAC 45A/230VAC |
|
Schutz
|
Überlastung
|
110 ~ 145% Nennleistung |
|
Hiccup-Modus, wenn die Ausgangsspannung < 50% beträgt, erholt sich automatisch nach Beseitigung des Fehlerzustands
Dauerstrom, der innerhalb von 50% ~ 100% der Nenn-Ausgangsspannung begrenzt wird, erholt sich automatisch, nachdem der Fehler entfernt wurde
|
| Überspannung |
50,75 ~ 6,75 V |
14.2 ~ 16.2V |
18.8 ~ 22.5V |
30 ~ 36 V |
56.5 ~ 64.8V |
| Schutztyp: O/P-Spannung abschalten, mit Zenerdiode klemmen |
|
Umwelt
|
Arbeitszeit. |
-30 ~ +70°C (siehe "Abschwächungskurve") |
| Arbeitsfeuchtigkeit |
20 ~ 90% RH nicht kondensierend |
| Aufbewahrungszeit, Feuchtigkeit |
-40 ~ +85°C, 10 ~ 95% RH nicht kondensierend |
| Zeitkoeffizient |
±0,03%/°C (0 ~ 50°C) RH nicht kondensierend |
| VIBRIERUNG |
10 ~ 500Hz, 2G 10min./1Zyklus, jeweils 60min. Länge entlang der Achsen X, Y und Z; Montage: Konformität mit IEC60068-2-6 |
| Betriebshöhe |
2000 Meter |
| Überspannungskategorie |
Ⅲ; gemäß EN61558, EN50178, EN60664-1, EN62477-1; Höhe bis zu 2000 m |
|
Sicherheit und EMV
(Anmerkung 4)
|
Sicherheitsnormen |
Die Genehmigung für die Verwendung der in Absatz 1 Buchstabe b genannten Prüfungen ist nur möglich, wenn die Prüfungen gemäß Absatz 1 Buchstabe b der Richtlinie 2008/57/EG durchgeführt werden.
Entwurf bezieht sich auf die TUV BS EN/EN62368-1
|
| WITHSTAND-Spannung |
I/P-O/P:4KVAC |
| Widerstand gegen Isolierung |
I/P-O/P:100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMK-Emissionen
|
Parameter |
Standards |
Prüfstand / Anmerkung |
| Ausführungen |
Dies gilt auch für die in Anhang I der Richtlinie 2008/57/EG genannten Fahrzeuge. |
Klasse B |
| Strahlend |
Dies gilt auch für die in Anhang I der Richtlinie 2008/57/EG genannten Fahrzeuge. |
Klasse B |
| Harmonische Strömung |
BS EN/EN61000-3-2 |
Klasse A |
| Spannungsflimmern |
BS EN/EN61000-3-3 |
- Ich weiß nicht. |
|
EMK-Immunität
|
Dies gilt auch für die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Fahrzeuge. |
| Parameter |
Standards |
Prüfstand /Anmerkung |
| ESD |
BS EN/EN61000-4-2 |
Stufe 3, 8KV Luft; Stufe 2, 4KV Kontakt, Kriterien A |
| Strahlungsempfindlichkeit |
BS EN/EN61000-4-3 |
Stufe 3, Kriterien A |
| EFT/Burest |
BS EN/EN61000-4-4 |
Stufe 3, Kriterien A |
| Aufschwung |
BS EN/EN61000-4-5 |
Niveau 4,2KV/L-N, Kriterien A |
| Ausführungen |
BS EN/EN61000-4-6 |
Stufe 3, Kriterien A |
| Magnetfeld |
BS EN/EN61000-4-8 |
Stufe 4, Kriterien A |
| Spannungsabfälle und Unterbrechungen |
BS EN/EN61000-4-11 |
>95% Einbruch 0,5 Perioden, 30% Einbruch 25 Perioden
>95% Unterbrechungen 250 Perioden
|
|
Andere
|
MTBF |
3724.3K Stunden Min. Telcordia SR-332 (Bellcore) ; 1166.1 Stunden Min. MIL-HDBK-217F (25°C) |
| Dimension |
17.5*90*54.5mm (W*H*D) |
| Verpackung |
78 g; 160 Stück/13,5 kg/1,14 CUFT |
