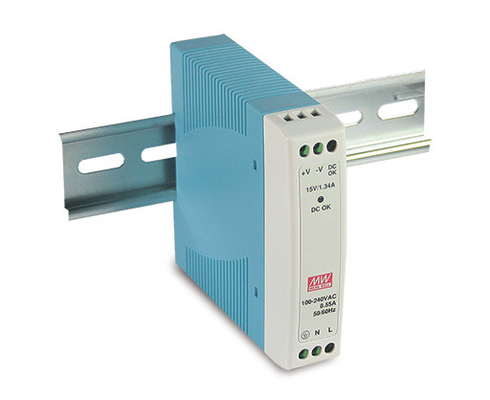

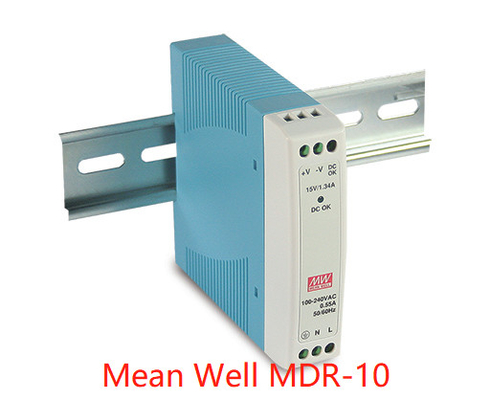

Wohle Marke MDR-10-5 MITTELHUTSCHIENE MDR-20 MDR-40 MDR-60 MDR-100
Mittelbrunnen MDR-10-5 HUTSCHIENE MDR-20 MDR-40 MDR-60 MDR-100
Kunststoffkoffer, ultra dünn
1∅, Vollinput
Keine Nutzleistungs-Leistungsaufnahme<0>
Bauen Sie auf industrieller Schiene TS-35/7,5 oder 15 zusammen
Eingebaute aktive PFC-Funktion
Klasse I, gefährliche Standorte T4 (MDR-40/60) Div. 2
Technisch
MODELL | MDR-10-5 | MDR-10-12 | MDR-10-15 | MDR-10-24 | |
OUTPUT |
GLEICHSPANNUNG | 5V | 12V | 15V | 24V |
NENNSTROM | 2A | 0.84A | 0.67A | 0.42A | |
STROMBEREICH | 0 | 2A | 0 | 0.84A | 0 | 0.67A | 0 | 0.42A | |
NENNLEISTUNG | 10W | 10W | 10W | 10W | |
KRÄUSELUNG u. GERÄUSCHE (Maximum) Note.2 | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | |
SPANNUNGS-TOLERANZ Note.3 | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
LINIE REGELUNG | ±1.0% | ±1.0% | ±1.0% | ±1.0% | |
LASTS-REGELUNG | ±5.0% | ±3.0% | ±3.0% | ±2.0% | |
SETUP, ANSTIEGSZEIT Note.5 | 500ms, 30ms/230VAC 1000ms, 30ms/115VAC an der vollen Last | ||||
HALTEN Sie ZEIT (Art.) | 120ms/230VAC 25ms/115VAC an der vollen Last | ||||
INPUT |
SPANNUNGSBEREICH | 85 | 264VAC 120 | 370VDC | |||
FREQUENZBEREICH | 47 | 63Hz | ||||
LEISTUNGSFÄHIGKEIT (Art.) | 77% | 81% | 81% | 84% | |
Wechselstrom-STROM (Art.) | 0.33A/115VAC 0.21A/230VAC | ||||
EINSCHALTSTROM (Art.) | KALTSTART 35A/115VAC 70A/230VAC | ||||
DURCHSICKERN-STROM | <1ma> | ||||
SCHUTZ |
ÜBERLASTUNG | Über 105% bewerteter Spitzenleistung | |||
Schutzart: Schluckaufmodus, stellt automatisch wieder her, nachdem Störung entfernt ist | |||||
ÜBERspannung | 5,75 | 6.75V | 13,8 | 16.2V | 17,25 | 20.25V | 27,6 | 32.4V | |
Schutzart: Geschlossene o-/pspannung, Wiederenergie, an wieder herzustellen | |||||
FUNKTION | DC-O.K.-AKTIVES SIGNAL (Maximum) | 3,75 | 6V/50mA | 9 | 13.5V/40mA | 11,5 | 16.5V/40mA | 18 | 27V/20mA |
UMWELT |
ARBEITStemperatur. | -20 | +70℃ (beziehen Sie sich „das auf Herabsetzen der Kurve“) | |||
ARBEITSfeuchtigkeit | 20 | 90% relative Feuchtigkeit kondensationsfrei | ||||
SPEICHERtemperatur., FEUCHTIGKEIT | -40 | +85℃, 10 | 95% RELATIVE FEUCHTIGKEIT | ||||
Temperatur. KOEFFIZIENT | ±0.03%/℃ (0 | 50℃) | ||||
ERSCHÜTTERUNG | Komponente: 10 | 500Hz, 2G 10min. /1cycle, 60min. jedes entlang X, Y, z-Äxte; Montage: Befolgung zu IEC60068-2-6 | ||||
SICHERHEIT U. EMC (Anmerkung 4) |
SICHERHEITSNORMEN | UL508, TUV BS EN/EN62368-1, EAC TP TC 004, BSMI CNS14336-1, AS/NZS 62368,1 genehmigt | |||
WIDERSTANDS-SPANNUNG | I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.5KVAC | ||||
ISOLATIONSWIDERSTAND | I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/500VDC/25℃/70% relative Feuchtigkeit | ||||
EMC-EMISSION | Befolgung nach BS EN/EN55032 (CISPR32), Klasse B, BS EN/EN61000-3-2 BS EN/EN61204-3, - 3, EAC TP TC 020, CNS13438 Klasse B | ||||
EMC-IMMUNITÄT | Befolgung nach BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61000-6-1, BS EN/EN61204-3, Leichtindustrieniveau, EAC TP TC 020 | ||||
ANDERE |
MTBF | 3334.7K Stunden Min. Telcordia SR-332 (Bellcore); 584.0K Stunden Min. MIL-HDBK-217F (25℃) | |||
MASS | 22.5*90*100mm (W*H*D) | ||||
VERPACKUNG | 0.15Kg; 72pcs/11.8Kg/1.04CUFT | ||||
ANMERKUNG |
1. Alle Parameter NICHT besonders erwähnt werden am Input 230VAC, an bewerteter Last und an 25℃ der umgebenden Temperatur gemessen. 2. Kräuselung u. Geräusche werden an 20MHz der Bandbreite gemessen, indem man 12" verdrehter Paardraht beendet mit einem parallelen Kondensator 0.1uf u. 47uf verwendet. 3. Toleranz: schließt gegründete Toleranz, Linie Regelung und Lastsregelung ein. 4. Die Stromversorgung gilt als eine Komponente, die in eine abschließende Ausrüstung installiert ist. Die abschließende Ausrüstung muss wieder-bestätigt werden, dass sie sich noch trifft Emc-Richtlinien. Für Anleitung auf, wie man durchführt diese EMC-Tests, sich beziehen Sie bitte „auf EMS-Prüfung der Teilstromversorgung.“ (wie verfügbar auf http://www.meanwell.com) 5. Länge der gegründeten Zeit wird beim ersten Anfang der Kälte gemessen. Das Drehen AN/AUS die Stromversorgung führt möglicherweise zu Zunahme der gegründeten Zeit. 6. Das Herabsetzen der umgebenden Temperatur von 3.5℃/1000m mit fanless Modellen und von 5℃/1000m mit Fanmodellen für die Funktionierenhöhe größerer als 2000m (6500ft). ※ Produkthaftungs-Verzicht: Für ausführliche Information beziehen Sie bitte sich auf https:// www.meanwell.com/serviceDisclaimer.aspx |
Lösungen
Wir stellen komplette Lösungen einschließlich Standortaufnahme zur Verfügung, schlagen Berufsplan entsprechend dem Ersuchen des Kunden, technischer Unterstützung und Wartungsservice für Telekommunikationsfirmen in und aus China vor. Wir haben ein kompetentes Team und ein Netz von verlässlichen Partnern auf der ganzen Welt.
FAQ:
1. Wie steuern Sie die Qualität?
: Alle Produkte vor dem Versand sind die simulierten Anwendungsszenarien, Last und voller Lasts- und gegenwärtigerteilender Test, zum der Qualität des Produktes sicherzustellen.
2. Was ist Ihre Mindestbestellmenge?
: Es gibt keine Mindestbestellmenge, und man kann auch getan werden. Der einzige Unterschied ist der Preis und der Zeitplan.
3. Können Sie Ihre Firma vorstellen?
: Ich werde sehr geehrt. Ich schicke Ihnen das Einleitungsdokument der Firma später, um Ihnen eine umfassendere und direktere Einleitung zu den unseren Informationen der Firma zu geben.
4. Was sind die Vorteile Ihrer Firma?
: Ausreichendes Inventar und Versorgungsgarantie für die folgende Erneuerung der Versorgung, flexibles bereitgestellt entsprechend unterschiedlichem zum unterschiedlichen Bedarf von Kunden, verschiedene Lösungen bereitstellend.
5. Kann ich Proben senden? Berichten Sie ihm mich zusammen mit dem Preis?
: Sie können Proben senden, sind die Proben abhängig von großem Stolz, und die Fracht muss von Ihnen getragen werden.
6. Wie tun Sie Ihr Firmenabkommen mit dem Problem auf Qualität?
: Unsere Firma hat diese Industrie für fast 10 Jahre getan. Sie hat bereits ein bestimmtes Ansehen gehabt. Wir analysieren sie sorgfältig. Wenn es tatsächlich unser Qualitätsproblem ist, können Sie sicherlich stillstehen, dass es Sachen entsprechend der Vertragsvereinbarung tut und ließ Sie nie hat irgendwelche nach den Sorgen wird, unser Service-Team sind glücklich, Sie zu dienen.
7 was über die Qualität?
: 100% ursprünglich mit neuem Paket. wir prüfen jedes Einzelteil bekannt gaben vorher, um sich jedes Einzelteils mit guter Qualität zu vergewissern.
8 wieviele Monate für Garantie?
: 1-jährige Qualitätsgarantie
9 wie man irgendein untergeordnetes - Qualitätswaren beschäftigt?
: Waren können Posten mit unserer Gebühr der Postengebühr für alle schlechten Qualitätsprodukte innerhalb der Garantiezeit vorbei sein.
