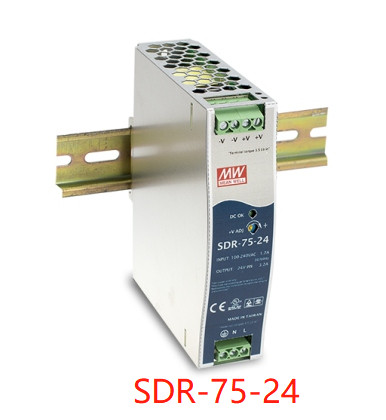

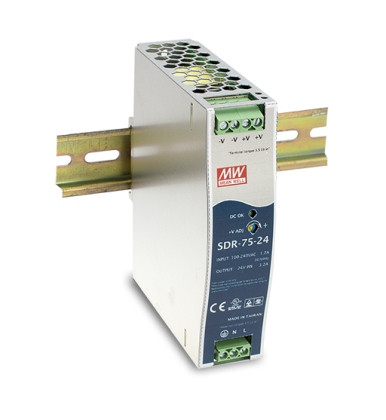

Mean Well Marke 75W Single Output Industrial DIN Rail mit Netzteil SDR-75 Serie
Mean Well Marke 75W Single Output Industrial DIN Rail mit Netzteil SDR-75 Serie
Eigenschaften:
Metallgehäuse, schlanke Größe
1∅, Volleingang (nur 230VAC für SDR-960)
94% hoher Wirkungsgrad und vollständige Funktionen
Eingebaute aktive PFC-Funktion (außer SDR-75)
Montage auf Industrieschiene TS-35 / 7,5 oder 15
Eingebauter DC OK Relaiskontakt (außer SDR-75)
130%~150% Spitzenlastfähigkeit durch Modelle
Stromteilungsfunktion (SDR-480P/960)
Technische Daten
| MODELL |
SDR-75-12 |
SDR-75-24 |
SDR-75-48 |
|
AUSGANG
|
GLEICHSPANNUNG |
12V |
24V |
48V |
| NENNSTROM |
6,3A |
3,2A |
1,6A |
| STROMBEREICH |
0 ~ 6,3A |
0 ~ 3,2A |
0 ~ 1,6A |
| NENNLEISTUNG |
75,6W |
76,8W |
76,8W |
| SPITZENSTROM |
9,375A |
4,69A |
2,34A |
| SPITZENLEISTUNGHinweis.6 |
112,5W (3 Sek.) |
| RESTWELLE & RAUSCHEN (max.)Hinweis.2 |
100mVp-p |
100mVp-p |
120mVp-p |
| SPANNUNGSANPASSUNGSBEREICH |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| SPANNUNGSTOLERANZHinweis.3 |
±1,0% |
±1,0% |
±1,0% |
| LEISTUNGSREGELUNG |
±0,5% |
±0,5% |
±0,5% |
| LASTREGELUNG |
±1,0% |
±1,0% |
±1,0% |
| EINRICHTUNG, ANSTIEGSZEIT |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC bei Volllast |
| HALTEZEIT (Typ.) |
80ms/230VAC 20ms/115VAC bei Volllast |
|
EINGANG
|
SPANNUNGBEREICH Hinweis.7 |
88 ~ 264VAC 124 ~ 370VDC [DC-Eingangsbetrieb durch Anschluss von AC/L(+),AC/N(-) möglich] |
| FREQUENZBEREICH |
47 ~ 63Hz |
| WIRKUNGSGRAD (Typ.) |
88,5% |
89% |
90% |
| AC-STROM (Typ.) |
1,4A/115VAC 0,85A/230VAC |
| EINSCHALTSTROM (Typ.) |
30A/115VAC 50A/230VAC |
| LECKSTROM |
<1mA >
|
|
SCHUTZ
|
ÜBERLAST |
Funktioniert normalerweise innerhalb von 110 ~ 150% der Nennausgangsleistung für mehr als 3 Sekunden und schaltet dann die o/p-Spannung ab, Neustart zum Wiederherstellen |
| 150 ~ 170% der Nennleistung, Konstantstrombegrenzung mit automatischer Wiederherstellung innerhalb von 3 Sekunden, und schaltet dann die o/p-Spannung nach 3 Sekunden ab, Neustart zum Wiederherstellen |
| ÜBERSPANNUNG |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Schutzart: Schaltet die o/p-Spannung ab, Neustart zum Wiederherstellen |
| ÜBERTEMPERATUR |
100℃±10℃ (RTH2) Erkennung am Haupttransistor |
| Schutzart: Schaltet die o/p-Spannung ab, Neustart zum Wiederherstellen, nachdem die Temperatur gesunken ist |
|
UMGEBUNG
|
BETRIEBSTEMPERATUR |
-30 ~ +70℃ (siehe "Derating-Kurve") |
| BETRIEBSFEUCHTIGKEIT |
20 ~ 95% RH nicht kondensierend |
| LAGERTEMP., FEUCHTIGKEIT |
-40 ~ +85℃, 10 ~ 95% RH |
| TEMPERATURKOEFFIZIENT |
±0,03%/℃ (0 ~ 60℃) |
| VIBRATION |
Komponente: 10 ~ 500Hz, 2G 10min./1Zyklus, 60min. jeweils entlang der X-, Y-, Z-Achse; Montage: Konformität mit IEC60068-2-6 |
|
SICHERHEIT & EMV
(Hinweis 4)
|
SICHERHEITSSTANDARDS |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 zugelassen, Design gemäß GL ; (entspricht BS EN/EN60204-1) |
| DURCHSCHLAGSFESTIGKEIT |
E/A-E/A:3KVAC E/A-FG:2KVAC A/A-FG:0,5KVAC |
| ISOLATIONSWIDERSTAND |
E/A-E/A, E/A-FG, A/A-FG:>100M Ohm / 500VDC / 25℃/ 70% RH |
| EMV-EMISSION |
Konformität mit BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Klasse B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| EMV-IMMUNITÄT |
Konformität mit BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, Industriestandard, EAC TP TC 020, SEMI F47 zugelassen
|
|
SONSTIGES
|
MTBF |
2670,8K Std. min. Telcordia SR-332 (Bellcore); 479,8K Std. min. MIL-HDBK-217F (25℃) |
| ABMESSUNG |
32*125,2*102mm (B*H*T) |
| VERPACKUNG |
0,51 kg; 28 Stück/15,3 kg/1,22 CUFT |
