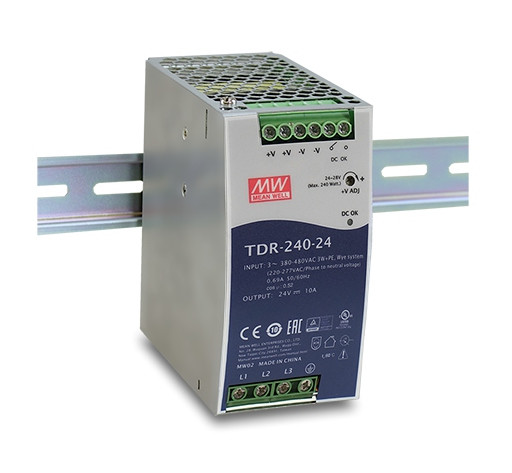

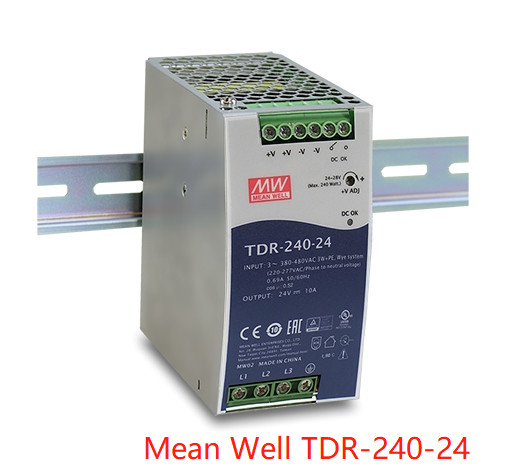

Mitteldünne industrielle dreiphasigHutschiene des brunnen-240W mit Reihe TDR-240-24 PFC-Funktion TDR-240
Mitteldünne industrielle dreiphasigHutschiene des brunnen-240W mit Reihe PFC-Funktion TDR-240
TDR-240-24 TDR-240-48
Metallkasten, dünne Größe
3∅, 340~550VAC gab ein
Hohe Leistungsfähigkeit bis 94,5%
Eingebaute aktive PFC-Funktion
Bauen Sie auf industrieller Schiene TS-35/7,5 oder 15 zusammen
Eingebauter OKAYrelaiskontakt DCs
Technisch
MODELL | TDR-240-24 | TDR-240-48 | ||||
OUTPUT |
GLEICHSPANNUNG | 24V | 48V | |||
NENNSTROM | 10A | 5A | ||||
STROMBEREICH | 0 | 10A | 0 | 5A | ||||
NENNLEISTUNG | 240W | 240W | ||||
KRÄUSELUNG u. GERÄUSCHE (Maximum) Note.2 | 100mVp-p | 120mVp-p | ||||
SPANNUNG ADJ. RANGE | 24 | 28V | 48 | 55V | ||||
SPANNUNGS-TOLERANZ Note.3 | ±1.0% | ±1.0% | ||||
LINIE REGELUNG | ±0.5% | ±0.5% | ||||
LASTS-REGELUNG | ±1.0% | ±1.0% | ||||
SETUP, ANSTIEGSZEIT | 2000ms, 60ms/400VAC 1500ms, 60ms/500VAC an der vollen Last | |||||
HALTEN Sie ZEIT (Art.) | 20ms/400VAC 40ms/500VAC an der vollen Last | |||||
INPUT |
SPANNUNGSBEREICH Note.4 | Dreiphasen-340 | 550VAC (Doppelphasenoperation möglich, wenn L1, L3, FG oder L2, L3, FG angeschlossen werden) oder 480 | 780VDC | ||||
FREQUENZBEREICH | 47 | 63Hz | |||||
ENERGIE-FAKTOR (Art.) | PF≧0.53/400VAC PF≧0.52/500VAC an der vollen Last | |||||
LEISTUNGSFÄHIGKEIT (Art.) | 92% | 92% | ||||
Wechselstrom-STROM (Art.) | 0.69A/400VAC 0.6A/500VAC | |||||
EINSCHALTSTROM (Art.) | KALTSTART 50A | |||||
DURCHSICKERN-STROM | <2ma> | |||||
SCHUTZ |
ÜBERLASTUNG | 105 | 130% bewertete Spitzenleistung | ||||
Schutzart: Die konstante gegenwärtige Begrenzung, Einheit hickst nach sek 3. | ||||||
ÜBERspannung | 30 | 36V | 56 | 65V | ||||
Schutzart: Schluckaufmodus, stellt automatisch wieder her, nachdem Störung entfernt ist. | ||||||
ÜBERtemperatur | Geschlossene o-/pspannung, stellt automatisch wieder her, nachdem Temperatur unten geht | |||||
FUNKTION | OKAY WIRKLICH KONTAKTBELASTUNGEN DCs (Maximum) | 60VDC/0.3A, 30VDC/1A, widerstrebende Last 30VAC/0.5A | ||||
UMWELT |
ARBEITStemperatur. Note.5 | -30 | +70℃ (beziehen Sie sich „das auf Herabsetzen der Kurve“) | ||||
ARBEITSfeuchtigkeit | 20 | 95% relative Feuchtigkeit kondensationsfrei | |||||
SPEICHERtemperatur., FEUCHTIGKEIT | -40 | +85℃, 10 | 95% relative Feuchtigkeit kondensationsfrei | |||||
Temperatur. KOEFFIZIENT | ±0.05%/℃ (0 | 60℃) | |||||
ERSCHÜTTERUNG | Komponente: 10 | 500Hz, 2G 10min. /1cycle, 60min. jedes entlang X, Y, z-Äxte; Montage: Befolgung zu IEC60068-2-6 | |||||
FUNKTIONIERENhöhe Note.6 | 5000 Meter | |||||
ÜBERspannungs-KATEGORIE | Ⅲ; Entsprechend EN61558 EN50178, EN60664-1, EN62477-1, EN60204-1; Höhe bis 2000 Meter | |||||
SICHERHEIT U. EMC (Anmerkung 7) |
SICHERHEITSNORMEN | UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368,1, EAC TP TC 004 genehmigte | ||||
WIDERSTANDS-SPANNUNG | I/P-O/P: 4.87KVAC I/P-FG: 2.4KVAC O/P-FG: O.K. 0.5KVAC O/P-DC: 0.5KVAC | |||||
ISOLATIONSWIDERSTAND | I/P-O/P, I/P-FG, O/P-FG: >100M Ohms/500VDC/25℃/70% relative Feuchtigkeit | |||||
EMC-EMISSION |
Parameter | Standard | Test-Niveau/Anmerkung | |||
Geleitet | BS EN/EN55032 (CISPR32) /BS EN/EN61204-3 | Klasse B | ||||
Ausgestrahlt | BS EN/EN55032 (CISPR32) /BS EN/EN61204-3 | Klasse B | ||||
Harmonischer Strom | BS EN/EN61000-3-2 | Klasse A | ||||
Spannungs-Aufflackern | BS EN/EN61000-3-3 | ----- | ||||
EMC-IMMUNITÄT |
BS EN/EN55024, BS EN/EN61204-3 | |||||
Parameter | Standard | Test-Niveau/Anmerkung | ||||
ESD | BS EN/EN61000-4-2 | Niveau 4, Luft 15KV; Niveau 4, Kontakt 8KV | ||||
Strahlungsfeld | BS EN/EN61000-4-3 | Niveau 3 | ||||
EFT/Explosion | BS EN/EN61000-4-4 | Niveau 3 | ||||
Anstieg | BS EN/EN61000-4-5 | Niveau 4, 2KV/Linie-spuriges, Niveau 4, Linie-Erde 4KV/ | ||||
Geleitet | BS EN/EN61000-4-6 | Niveau 3 | ||||
Magnetfeld | BS EN/EN61000-4-8 | Niveau 4 | ||||
Spannungseinbrüche und Unterbrechungen | BS EN/EN61000-4-11 |
>95% Bad 0,5 Zeiträume, 30% Bad 25 periods> 95% Unterbrechungen 250 Zeiträume |
||||
ANDERE |
MTBF | 1534.9K Stunden Min. Telcordia SR-332 (Bellcore); 215.6K Stunden Min. MIL-HDBK-217F (25℃) | ||||
MASS | 63*125.2*113.5mm (W*H*D) | |||||
VERPACKUNG | 1Kg; 12pcs/13Kg/1.22CUFT |
