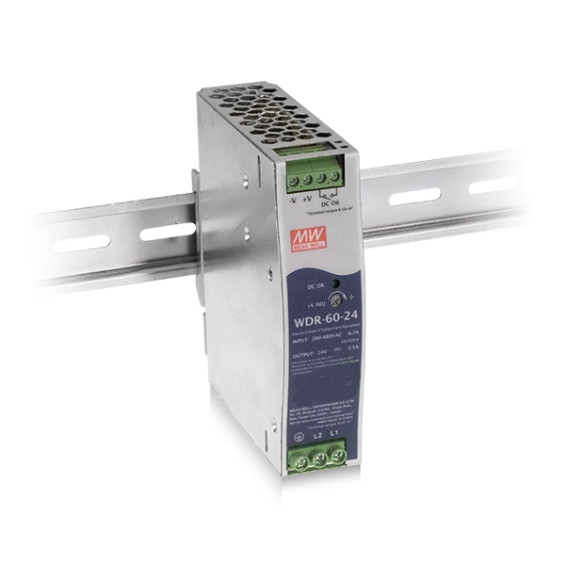

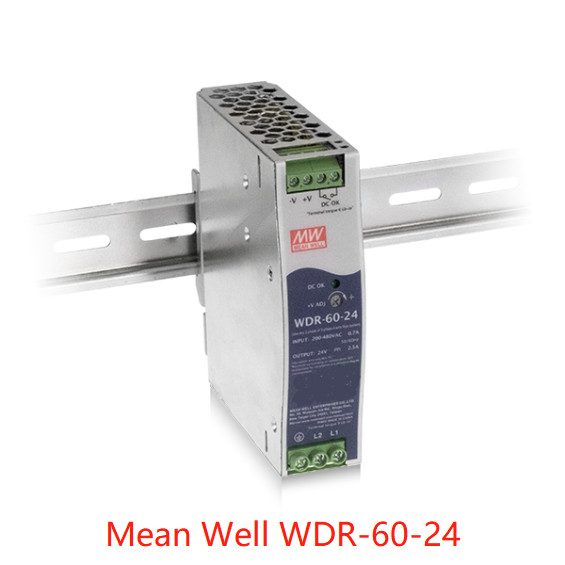

Durchschnittliche Leistung 60W Ultra-Wide Input Industrial DIN Rail Stromversorgung WDR-60 Serie WDR-60-5
Eigenschaften:
1 ̊ und 2 ̊, 180 ~ 550 VAC breiter Eingang
Hohe Effizienz bis zu 93%
Eingebettete aktive PFC-Funktion (240 W und 480 W)
Montieren auf Industriebahn TS-35 / 7,5 oder 15
Eingebundene Gleichspannung OK Relaiskontakt
Technische
| Modell |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
Ausgabe
|
Gleichspannung |
5V |
12 V |
24 V |
48 V |
| Nennstrom |
10A |
5A |
2.5A |
1.25A |
| Aktueller Bereich |
0 ~ 10A |
0 ~ 5A |
0 ~ 2,5A |
0 ~ 1,25A |
| Nennleistung |
50 W |
60 W |
60 W |
60 W |
| RIPPLE & NOISE (max.)Aufschrift.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| Spannungsbereich ADJ |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| SpannungstoleranzAufschrift.3 |
± 2% |
±1,5% |
±1,0% |
±1,0% |
| Linienregelung |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Lastregelung |
±1,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Setzen, aufstehen, Zeit anhalten |
Bei vollen Belastungen 1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac |
|
Input
|
SpannungZulassungsbereich Aufschrift.4 |
180 ~ 550Vac oder 254 ~ 780Vdc |
| Frequenzbereich |
47 ~ 63 Hz |
| Wirksamkeit (Typ) |
830,5% / 400Vac |
860,5% / 400Vac |
89% / 400Vac |
900,5% / 400Vac |
| Wechselstrom |
0.4A/400Vac 0,7A/230Vac |
| Eintrittsstrom (max.) |
Kaltstart 50A / 400Vac 30A / 230Vac |
| Leckage-Strom |
< 2mA / 530Vac |
|
Schutz
|
Überlastung |
105 ~ 135% Nennleistung |
|
Hiccup-Modus, wenn die Ausgangsspannung < 50% beträgt, erholt sich automatisch nach Beseitigung des Fehlerzustands
Dauerstrom, der innerhalb von 50% ~ 100% der Nenn-Ausgangsspannung begrenzt wird, erholt sich automatisch, nachdem der Fehler entfernt wurde
|
| Überspannung |
6.2 ~ 7.2V |
16 ~ 18V |
31 ~ 37 V |
58 ~ 60,5 V |
| Schutztyp: Betriebs-/Ausgangsspannung abschalten, erneut einschalten, um zu erholen |
| Überwärmung |
Schutztyp: Betriebs-/Ausgangsspannung abschalten, erneut einschalten, um zu erholen |
| Funktion |
DC OK Signal |
Relaiskontaktbewertung (max.): 30V / 1A Widerstand |
|
Umwelt
|
Arbeitszeit. |
-30 ~ +85°C (siehe "Abschwächungskurve") |
| Arbeitsfeuchtigkeit |
20 ~ 90% RH nicht kondensierend |
| Aufbewahrungszeit. |
-40 ~ +85°C |
| Zeitkoeffizient |
± 0,03%/°C (0 ~ 60°C) |
| VIBRIERUNG |
Komponente: 10 ~ 500Hz, 2G 10min./1Zyklus, jeweils 60min. entlang der Achsen X, Y und Z; Montageklemm: Konformität mit IEC60068-2-6 |
| BetriebshöheAufschrift.5 |
2000 Meter |
| Überspannungskategorie |
Ⅲ; gemäß EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; Höhe bis zu 2000 m |
|
Sicherheit und EMV
(Anmerkung 7)
|
Sicherheitsnormen |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Produkte.1, EAC TP TC 004 genehmigt; Entwurf bezieht sich auf GL und BS EN/EN60204-1 ((Auf Anfrage) |
| WITHSTAND-Spannung |
In-P-O-P4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| Widerstand gegen Isolierung |
Einheitliche Prüfverfahren für die Berechnung der Emissionsemissionen von Schadstoffen |
|
EMK-Emissionen
|
Parameter |
Standards |
Prüfstand / Anmerkung |
| Ausführungen |
BS EN/EN55032 (CISPR32) |
Klasse B |
| Strahlend |
BS EN/EN55032 (CISPR32) |
Klasse B |
| Harmonische Strömung |
BS EN/EN61000-3-2 |
Klasse A |
| Spannungsflimmern |
BS EN/EN61000-3-3 |
- Ich weiß nicht. |
|
EMK-Immunität
|
Dies gilt auch für die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Fahrzeuge. |
| Parameter |
Standards |
Prüfstand /Anmerkung |
| ESD |
BS EN/EN61000-4-2 |
Stufe 3, 8KV Luft; Stufe 2, 4KV Kontakt, Kriterien A |
| Strahlungsempfindlichkeit |
BS EN/EN61000-4-3 |
Stufe 3, 10V/m, Kriterien A |
| EFT-Ausbrüche |
BS EN/EN61000-4-4 |
Stufe 3, 2KV/5KHz, Kriterien A |
| Aufschwung |
BS EN/EN61000-4-5 |
Ebene 4, 2KV/Linien-Linien, 4KV/Linien-Erde, Kriterien A |
| Ausführungen |
BS EN/EN61000-4-6 |
Stufe 3, 10V, Kriterien A |
| Magnetfeld |
BS EN/EN61000-4-8 |
Stufe 4, 30A/m, Kriterien A |
| Spannungsabfälle und Unterbrechungen |
BS EN/EN61000-4-11 |
>95% Einbruch 0,5 Perioden, 30% Einbruch 25 Perioden
>95% Unterbrechungen 250 Perioden
|
|
Andere
|
MTBF |
1900.1K Stunden Min. Telcordia SR-332 (Bellcore) ; 313.7 Stunden Min. MIL-HDBK-217F (25°C) |
| Dimension |
32*125,2*102mm (W*H*D) |
| Verpackung |
0.45Kg; 28 Stück/13.6Kg/1.24CUFT |
