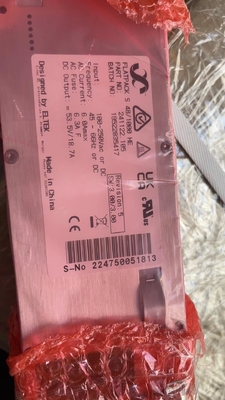

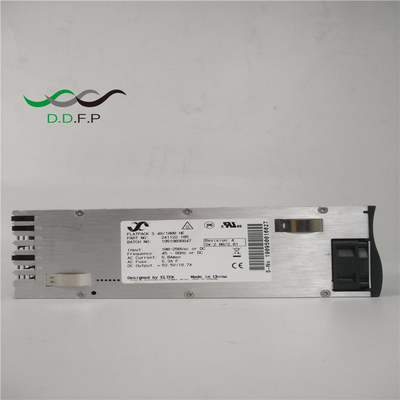

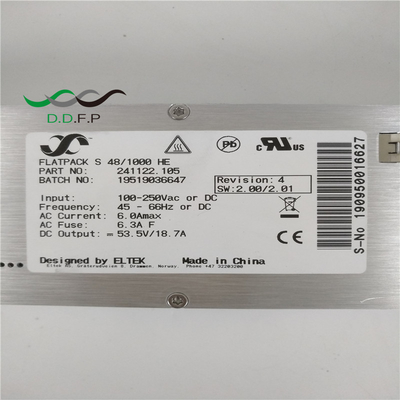

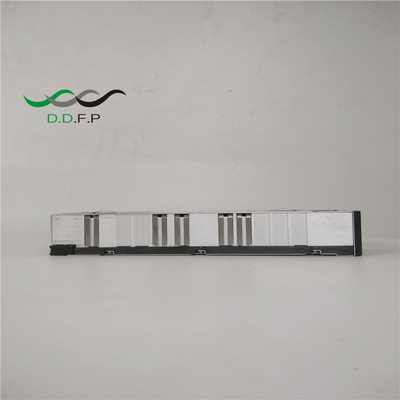

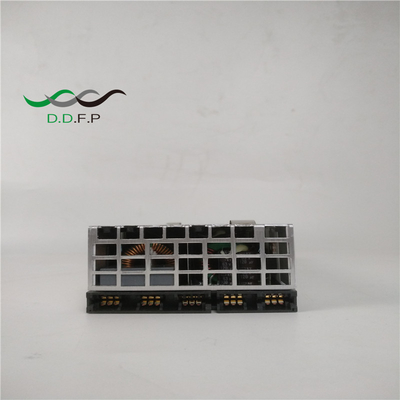

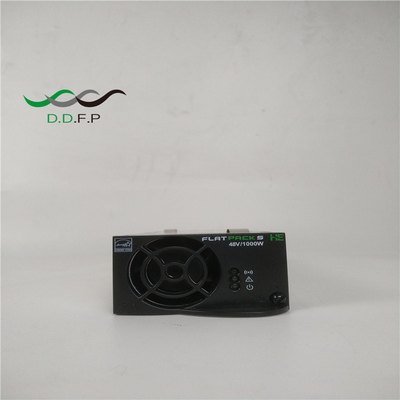

Eltek Flatpack S 48/1000 HE 48V 1000W Gleichrichtermodul (P/N: 241122.105) für CTOS0301.XXX


Die Flatpack S Gleichrichter integrieren Telekommunikationsspezifikationen, hohe Effizienz, ORing-Schutz am Ausgang

und hohe Leistung in einer kleinen, 217 mm tiefen Box. Verwendet in dem 1HE hohen Power-Rack mit 2 oder 3 Gleichrichterpositionen

mit Smartpack S Controller und Batterie- und Lastverteilungen decken die Flatpack S Gleichrichter 2 bis 5,4 kW ab

Anwendungen mit minimalem Platzbedarf, weniger als 6 Liter, und geringer Wärmeableitung

Für höhere Kapazitäten ist auch ein 2HE-System mit 9 kW Kapazität verfügbar


Anwendung:

TELEKOM – MOBIL / DRAHTLOS

· FUNK-BASISSTATIONEN / ZELLEN

STANDORTE

· LTE / 4G / WIMAX

· VERTEILTE ANTENNEN

SYSTEME

· MIKROWELLEN

· BREITBAND

TELEKOM - FESTNETZ

· TELEFONIESERVER /

SWITCHES

· FASEROPTIK / FTTX

· MIKROWELLEN

· KABEL

· BREITBAND


Parameter:

Modell
Teilenummer	241122.105		241122.125
EINGANGSDATEN
Spannung (nominal)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
Spannung (Betriebsbereich)		85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1)
Strom (maximal) @ nominaler Eingang, Volllast		5,9 ARMS	9,9 ARMS
Frequenz		45 - 66 Hz / 15 - 18,5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)
Leistungsfaktor		> 0,99 bei 50 % Last oder mehr
Schutz		Sicherung in L & N, Varistor, Abschaltung, wenn die Eingangsspannung außerhalb des Betriebsbereichs liegt
AUSGANGSDATEN
Spannung (Standard)		53,5 VDC
Spannung (einstellbarer Bereich)		43,5 - 57,6 VDC
Leistung (maximal) @ nominaler Eingang		1000 W	1800 W
Leistung @ 85 VAC		420 W	700 W2)
Strom (maximal) @ nominaler Eingang		20,9 A (@VOUT < 48VDC) 37,5 A (@VOUT < 48VDC)
Haltezeit, maximale Ausgangsleistung		>20ms; Ausgangsspannung > 41 VDC >10ms; Ausgangsspannung > 42 VDC
Stromaufteilung (10 - 100 % Last)		±5 % des maximalen Stroms von 10 bis 100 % Last
Statische Spannungsregelung (10 - 100 % Last)		±0,5 %
Dynamische Spannungsregelung		±5,0 % für 10-90 % oder 90-10 % Laständerung, Regelzeit < 50ms
Restwelligkeit		< 150 mVPP, 30 MHz Bandbreite
Schutz		ORing FET, Kurzschlusssicher, Hochtemperaturschutz, Überspannungsabschaltung
WEITERE SPEZIFIKATIONEN
Wirkungsgrad		95,5 %	96 %
Isolation		4,0 kVDC - Eingang zu Ausgang, 2,5 kVDC - Eingang zu Erde, 710 VDC - Ausgang zu Erde	5,0 kVDC - Eingang zu Ausgang, 2,5 kVDC - Eingang zu Erde, 710 VDC - Ausgang zu Erde
Alarme: Rote LED		Abschaltung bei niedriger / hoher Eingangsspannung, Abschaltung bei hoher / niedriger Temperatur, Gleichrichter Ausfall, Überspannungsabschaltung am Ausgang, Lüfterausfall, Alarm bei niedriger Ausgangsspannung, CAN Busausfall
Warnungen: Gelbe LED		Gleichrichter im Leistungsreduzierungsmodus, Fernausgangsstrombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, Blinken bei Überspannung, Verlust der CAN-Kommunikation mit dem Controller
Normaler Betrieb: Grüne LED
MTBF (Telcordia SR-332 Iss.I Methode III (a))		>315 000 (@ Tambient : 25 °C) >300 000 (@ Tambient : 25 °C)
Betriebstemperatur (5-95 % RH n.cond. hum.)		-40 bis + 85°C [-40 bis +185°F] -40 bis + 85°C [-40 bis +185°F]
Max. Ausgangsleistung reduziert über Temp / bis		45°C [113°F] / 600W @ 85°C[185°F] 55°C [113°F] / 1000W @ 85°C[185°F]
Lagertemperatur		-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99 % RH nicht kondensierend
Höhe		2000m (~6500ft) 4000m (~13000ft)
Abmessungen[BxHxT] / Gewicht		72 x 41,5 x 217mm (2,83 x 1,63 x 8,54”) / < 850 g (1,9 lbs)
DESIGN-STANDARDS
Elektrische Sicherheit	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
EMV	EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011, - 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V.2. 1. 1, FCC CFR47 Teil 15B:2020 (Teile von)
Marine	DNVGL-CG-03393)
Umwelt	ETSI EN 300 019: 2- 1 (Klasse 1.2) & 2-2 (Klasse 2.3) Normale Betriebsbedingungen gemäß IEC 62040-5-3:2016 Klausel 4.2. Andere Betriebsbedingungen Bedingungen gemäß IEC 62040-5-3:2016 Klausel 4.3, müssen angegeben werden EU 2015/863 (RoHS), 2012/19/EU (WEEE), IEC 63000:2018

                                                           * Flatpack S 1U mit 2R verfügbar  *
