| Modell |

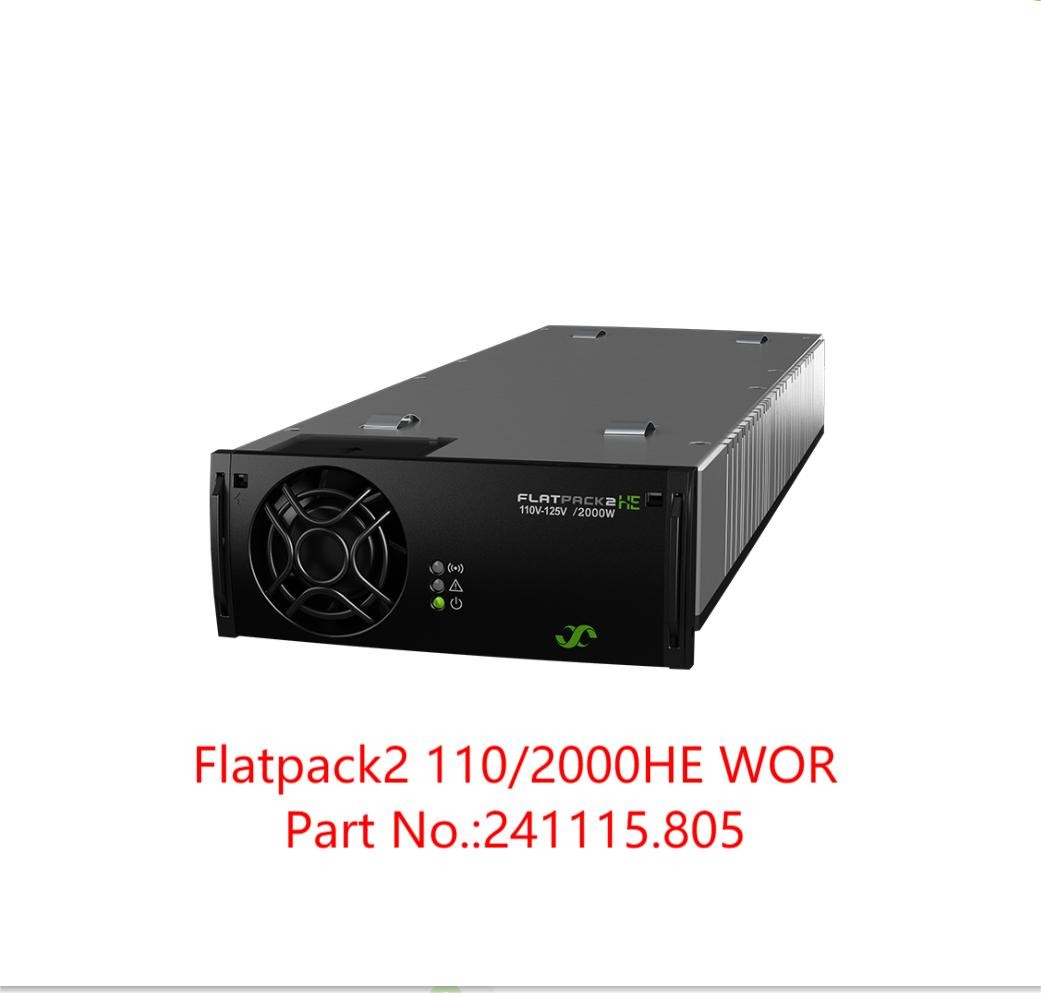

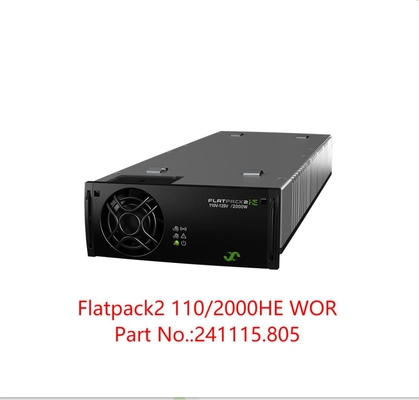

110 / 2000 ER WOR |
110-120 / 20A HE |
| Teilnummer |
241115.805 |
241119.805 |
| Eingabedaten |
| Spannungsbereich (Nennwert) |
185 - 275 V Wechselstrom |
176 - 277 V Wechselstrom |
| Spannungsbereich |
85 - 300 V Wechselstrom |
85 - 305 V A 1)
C
|
| Häufigkeit |
0 - 66 Hz |
45 bis 66 Hz |
| Höchststrom |
11.9 RMS |
18.64 ARMS |
| Leistungsfaktor |
0.99 (@ 50-100% Belastung) |
0.99 (@ 50-100% Belastung) |
| THD (@ 230 VAC) |
< 5 % (@ Volllast) |
< 4 % (@ Volllast) |
| Schutz |
Varistor für den vorübergehenden Schutz, Sicherung in beiden Leitungen, Abschaltung über 300/305 V |
| Ausgangsdaten |
| Standardspannung |
122.5 VDC |
| Spannungsbereich |
89.22)- 171,6 VDC |
90.02)- 151,25 VD 1)
C
|
| # Pb-Zelle unterstützt (1.8 - 2.4 V Gleichspannung/Zelle) |
54 - 71 |
54 -60 |
| # NiCad-Zelle unterstützt (1.05 - 1.65 V Gleichspannung/Zelle) |
85 - 104 |
86 bis 91 |
| Maximale Leistung, Nennleistung |
2000 W |
3025 W1) |
| Maximale Leistung, 85 V Eingang |
850 W |
1280 W |
| Maximalstrom |
16.7 A |
20 A |
| Wartezeit, Standardspannung und Last von 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Aktuelle gemeinsame Nutzung |
± 5% des maximalen Stroms von 10 bis 100% Belastung |
| Regulierung der statischen Spannung |
±0,5% von 10% bis 100% Last und Nennleistung |
| Dynamische Spannungsregelung |
± 5,0% bei 10-80% oder 80-10% Lastveränderung, Einstellzeit < 50 ms |
| Rippel und Lärm, Bandbreite 30 MHz |
< 500 mV PP |
| Schutz |
Überspannungsabschaltung, Kurzschlusssicherung, hohe Temperatur, heiß eingesteckte Einschaltstrombegrenzung, ORing-Diode |
| Andere Spezifikation |
| Effizienz |
> 94% |
> 94% |
| Isolation |
3.0 kVAC-Eingang und -Ausgang, 1,5 kV Wechselstrom-Eingangs-Erd, 1,5 kV Gleichstrom-Erd 3 kVAC-KAN-Eingang, 3 kVAC-KAN-Ausgang |
| Alarme (rote LED) |
Niedrigspannungsschaltung, Niedrig- und Hochtemperaturschaltung, Gerüstfehler, Überspannungsschließung bei Ausgang, Lüfterfehler, Niederspannungswarn, CAN-Busfehler |
| Warnungen (gelbe LED) |
Richter im Leistungsschutzmodus, Fernbatterie-Strombegrenzung aktiviert, Eingangsspannung außerhalb des Bereichs, bei Überspannung blinkt |
| Normal (grüne LED) |
Eingang und Ausgang OK |
| MTBF (Telcordia SR-332 Ausgabe I Methode III Buchstabe a)) |
>391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Betriebstemperatur (5 - 95% RH ohne Konditionierung) |
-40 bis +75°C [-40 bis +167°F]
+55°C / 1350W @ +75°C
|
-40 bis +75°C [-40 bis +167°F]
+50°C / 1150 W @ +75°C
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99% RH nicht kondensierend |
| Abmessungen [WxHxD] / Gewicht |
109 x 41,5 x 327 mm (WxHxD) [4,25 x 1,69 x 13 ′′] / 1,950 kg [4,3 lbs] |
| Konstruktionsnormen |
| Elektrische Sicherheit |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMV |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Hauptharmoniker |
EN 61000 -3-2 |
| Umwelt |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) und 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) und 2008/ 98/EG (WEEE)
|
|
Einhaltung der Meeresvorschriften
(EMK-Klasse B mit Wechselstromfilter)
|
DnV-Regeln für die Einstufung von Schiffen, Hochgeschwindigkeits- und Leichtfahrzeugen und DnV-Offshore-Normen |
-
|
|
1) Spezifikation gültig für HW Version 2 und neuere.805.DS3 Version 1.
2) Die Ausgangsspannung steigt bei leichten Belastungen (< 1,6A)
|
