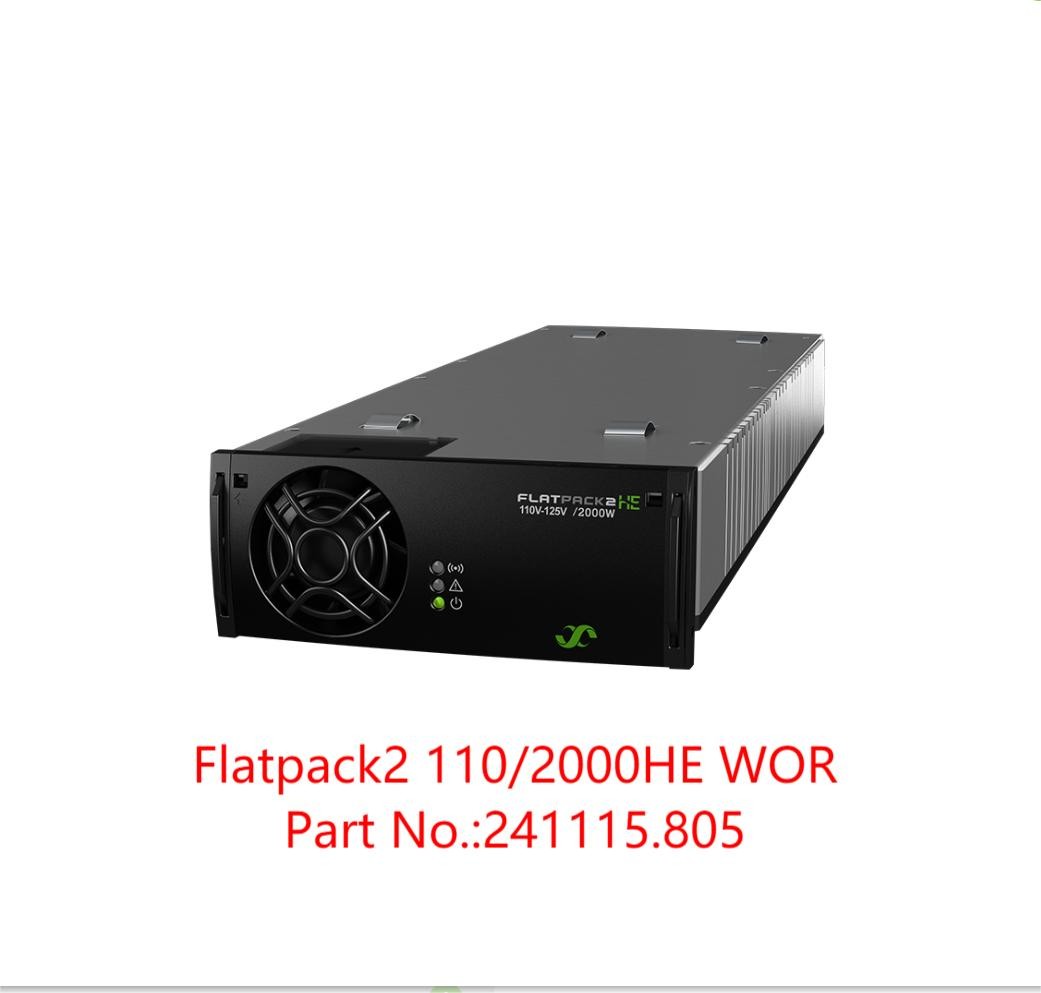

| Modell |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Teilenummer |
241115.805 |
241119.805 |
| EINGANGSDATEN |
| Spannungsbereich (Nennspannung) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Spannungsbereich |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Frequenz |
0 - 66 Hz |
45 - 66 Hz |
| Maximaler Strom |
11,9 A RMS |
18,64 ARMS |
| Leistungsfaktor |
0,99 (@ 50-100 % Last) |
0,99 (@ 50-100 % Last) |
| THD (@ 230 VAC) |
< 5 % (@ Volllast) |
< 4 % (@ Volllast) |
| Schutz |
Varistor für transienten Schutz, Sicherung in beiden Leitungen, Abschaltung über 300/305 V |
| AUSGANGSDATEN |
| Standardspannung |
122,5 VDC |
| Spannungsbereich |
89,22) - 171,6 VDC |
90,02) - 151,25 VD 1)
C
|
| # Pb-Zelle unterstützt (1,8 - 2,4 V DC/ Zelle) |
54 - 71 |
54 -60 |
| # NiCad-Zelle unterstützt (1,05 - 1,65 V DC/ Zelle) |
85 - 104 |
86 - 91 |
| Max. Leistung, Nenneingang |
2000 W |
3025 W1) |
| Max. Leistung, 85V Eingang |
850 W |
1280 W |
| Maximaler Strom |
16,7 A |
20 A |
| Haltezeit, Standardspannung und 1500 W Last |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Stromteilung |
±5% des maximalen Stroms von 10 bis 100 % Last |
| Statische Spannungsregelung |
±0,5% von 10 % bis 100 % Last und Nenneingang |
| Dynamische Spannungsregelung |
±5,0% für Lastschwankungen von 10-80 % oder 80-10 %, Regelzeit < 50ms |
| Welligkeit und Rauschen, 30 MHz Bandbreite |
< 500 mV PP |
| Schutz |
Überspannungsabschaltung, kurzschlusssicher, hohe Temperatur, Hot-Plug-Einschaltstrombegrenzung, ORing-Diode |
| WEITERE SPEZIFIKATIONEN |
| Wirkungsgrad |
> 94% |
> 94% |
| Isolation |
3,0 kVAC – Eingang und Ausgang, 1,5 kV AC – Eingang Erde, 1,5 kV DC – Ausgang Erde 3 kVAC CAN – Eingang, 3kVAC CAN – Ausgang |
| Alarme (rote LED) |
Niederspannungsabschaltung, Abschaltung bei hoher und niedriger Temperatur, Gleichrichterfehler, Überspannungsabschaltung am Ausgang, Lüfterausfall, Niederspannungsalarm, CAN-Bus-Fehler |
| Warnungen (gelbe LED) |
Gleichrichter im Leistungsreduktionsmodus, Fernaktivierung des Batteriestromlimits, Eingangsspannung außerhalb des Bereichs, blinkt bei Überspannung |
| Normal (grüne LED) |
Ein- und Ausgang in Ordnung |
| MTBF (Telcordia SR-332 Ausgabe I Methode III (a)) |
>391 000h (@T AMBIENT= 25°C) |
>400 000h (@T AMBIENT= 25°C) |
| Betriebstemperatur (5 - 95 % RH nicht kondensierend) Ausgangsleistung wird oberhalb der Temperatur reduziert / auf |
-40 bis +75°C [ -40 bis +167°F]
+55°C / 1350W @ +75°C
|
-40 bis +75°C [ -40 bis +167°F]
+50°C / 1150 W @ +75°C
|
| Lagertemperatur |
-40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99 % RH nicht kondensierend |
| Abmessungen[BxHxT] / Gewicht |
109 x 41,5 x 327 mm (BxHxT) [4,25 x 1,69 x 13 Zoll] / 1,950 kg [4,3 lbs] |
| DESIGN-STANDARDS |
| Elektrische Sicherheit |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMV |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Netzharmonische |
EN 61000 -3-2 |
| Umgebung |
ETSI EN 300 019: 2-1 (Klasse 1.2), 2-2 (Klasse 2.3) & 2-3 (Klasse 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EG (WEEE)
|
|
Marine-Konformität
(EMV-Klasse B mit AC-Filter)
|
DnV-Regeln für die Klassifizierung von Schiffen, Schnell- und Leichtbau- und DnV-Offshore-Standards |
-
|
|
1) Spezifikation gültig für HW-Version 2 und neuer. Für ältere Revisionen siehe DS:24111x.805.DS3 ver1.
2) Die Ausgangsspannung steigt bei geringer Last an (< 1,6A)
|
