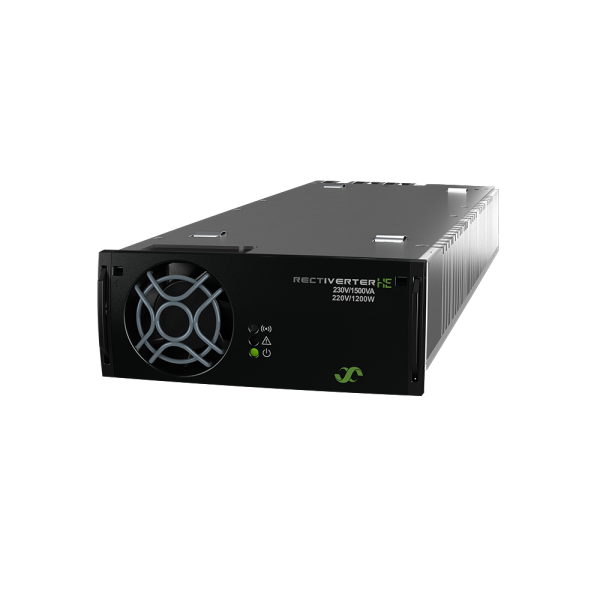

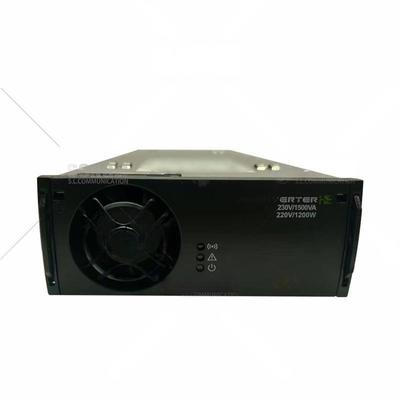

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 P/N.:241123.142

Modelle / Bestellung Informationen 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Teil Zahl 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

AC-Ausgangsdaten

Spannung (Standard) / (verstellbar) Bereich) 230 V_{Klimatisierung}  / 200 - 240 V_{Klimatisierung} 115 V_{Klimatisierung} / 100 - 127 V_{Klimatisierung}

Frequenz (Standard) Wechselrichter Modus) 50 Hz (adaptiv) 60Hz (adaptiv)

Frequenz (einstellbar) Wechselrichter Modus) 50 Hz, 60 Hz oder zuletzt synchronisierte 50/60 Hz (adaptiv), 94 bis 106 Hz⁶⁾

Maximale Leistung (kontinuierliche / Überlastung) (< 15 s) ) 1200 Watt (1500 VA) / 2000 VA 600 Watt (750 VA) / 1000 VA

Belastung Teilen ± 5%vonAktive Leistung von 10 bis 100% Belastung

Höchststrom (kontinuierlich / Überlastung) (< 15 s) ) 6.5 A_RMS - Acht.7 Eine_RMS

Strom (maximal) Schnell Reise 20 ms 32 A (6 x Nennwert)

THD < 1,5% bei Widerstand Belastung

Schutz Sicherung in L, heiß steckbar, Verstärker

Gleichstrom-Ausgangsdaten

Spannung (Standard) (verstellbar) Bereich) 245 V_DC / 194 - 290 V_DC

Leistung (maximal) @nominal Eingabe) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

Strom (maximal @V)_Außen ≤ 216 V_DC) 5.56 Eine ¹⁾ 0.69 Eine - 2.78 Eine ¹⁾ 0.34 Eine -

Wartezeit, maximal Ausgangsleistung > 10 ms; V_Außen > 190 V_DC (nur im Geradliner) Modus)

Laufende Aufteilung (10 - 100% Belastung) ± 5%vonmaximaler Strom von 10 bis 100% Belastung

Regulierung der statischen Spannung 100% Belastung) ± 0,5%

Dynamisch Spannung Verordnung ± 5,0% für 10-90%oder90-10% Belastungsänderung, RegulierungZeit< 50 ms

Ripple < 1 V_PP , 30 MHz Bandbreite

Schutz Kurzschlusssicherung, Überspannungsstillstand, umgekehrte Polarität und Sicherung

Eingabedaten

Wechselstrom-Haupteinlassspannung (Bereich / LV Abkoppeln) 185 - 275 V_{Klimatisierung} / 170 V_{Klimatisierung} 95 - 140 V_{Klimatisierung} / 85 V_{Klimatisierung}

Klimatisierung Strom (maximal) 11.5 Eine_RMS 9.1 Eine_RMS ³⁾ 8.2 Eine_RMS ³⁾ 11.3 Eine_RMS 10.1 Eine_RMS ³⁾ 9.2 A_RMS ³⁾

Häufigkeit (Standard: Synchronisierung Bereich) 47-53 und 57 bis 63 Hz 47-53 und 57-63 Hz

Frequenz (einstellbar: Synchronisierung Bereich) 47-53 Hz, 57-63Hzoder beides (adaptiv)

Leistungsfaktor / THD > 0,99 bei 50% Belastung oder mehr / < 3,5%

Klimatisierung Eingabe Schutz Sicherung in L undN,Warm steckbar, Verstärker

Gleichspannung nominal / Verlängert Bereich⁴⁾ 20 - 290 V_DC / 180 - 204 V_DC

DC Strom (maximal) 6.67 A / 9 A während Überlastung (15s) 3.2 A / 4.5 A bei Überlastung (15s)

Andere Spezifikation

Effizienz > 96% (Hauptmodus (AC/AC und AC/DC)), > 94% (Wechselrichtermodus) (DC/AC)

Isolation 3.85 KV_DC - Klimatisierung_{Eingang/Ausgang} zu PE, 3.55 KV_DC - Klimatisierung_{Eingang/Ausgang} zu DC, 4.25 KV_DC - Klimaanlage._{Eingang/Ausgang} zu Kann/Sync, 2.2 KV_DC- Gleichstrom zu PE, 3,5 kV_DC - DC an Kann/Sync

Alarme: Rot LED-Leuchte Niedrige und hohe Netzeingangsspannung abgeschaltet, hohe und niedrige Temperatur Abschaltung, Ausfall des Rectiversors, Alarmrelais [NO max 75 V]_DC / 100 mA] Überspannungsstillstand bei Ausgang, Lüfterfehler, Niederspannungsalarm, CAN-Busfehler, Sync-Bus(AC-AusgangOderDC Ausgabe Alarme) Verloren und Sync Versagen

Warnungen: Gelb LED-Leuchte Umrichter im Leistungs- oder Stromgrenzmodus auf Gleichstrom- oder Wechselstromanschluss, Fernstromgrenzwert aktiviert, VerlustvonCAN-Kommunikation Steuerung

Normalbetrieb: Grün LED-Leuchte AC-Ausgang und/oder Gleichstrom-Ausgang an und - Ich weiß.

Betrieb Temperatur -40 bis +75°C (-40 bis +167°F), Luftfeuchtigkeit 5 - 95% RH nicht kondensierbar

Temperaturentwicklung über 55°C (131°F) 1200 W bis 480 W @ 75 °C (167 °F) für jede AC- und DC-Ausgabe(Gesamtleistung 2000 W bis 800 Watt)

Aufbewahrung Temperatur -40 bis +85°C (-40 bis +185°F), Luftfeuchtigkeit 0 - 99%RH nicht kondensierbar

Abmessungen [WxHxD] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ̊) / 1,95 kg (4,25 x 1,69 x 13 ̊)3 1 kg)

Konstruktionsnormen

Elektrotechnik Sicherheit Die Anforderungen an die Qualität der Prüfungen sind in Anhang I der Norm EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2 festgelegt.2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 Nr. 107.3-14

EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015

EMV Die Anforderungen an die Emission von CO2-Emissionen gemäß EN 62040-2:2006 (C1-Emissionen, C2/C3-Immunität), FCC CFR 47 Teil 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

EU 2015/863 (RoHS) und 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3)

Umwelt Normale Betriebsbedingungenalsnach IEC 62040-5-3:2016 Abschnitt 4.2. Sonstige Betriebsbedingungenalsnach IEC 62040-5-3:2016 Abschnitt 4.3, muss sein empfohlen

1)Dabei hat die Wechselstrombelastung Vorrang. abhängig auf 3)WennDer Gleichstromanschluss ist überlastet. Die Spannung fällt unter 194V. Der Eingangsstrom kann steigen.obenauf dieser Ebene. Instant AC-Last und AC-Eingangsspannung, d. h. maximal 800W/7,4Abeivolle Wechselstromleistung und nominal 4) Reduzierte Leistung - keine Überlastunterstützung und bei 200 - 240 VAC-AusgangTHDwird erhöht und maximale Eingabe für 230 VAC. Ausgangsleistungssenkungen (bis zu 970 W bei 230 VAC @ 180 VDC) 5) zur Erfüllung der Überspannungsanforderung von 4 kV externer Überspannung

2)DC Hafen muss noch immer sein berücksichtigt Zwei-Richtung Hafen; Spannung wird vorstellen wenn Stromnetze mit Strom Schutz ist erforderlich Wechselstromanschlüsse 6) erforderlichFWVersion ≥ 1.10/1.10
