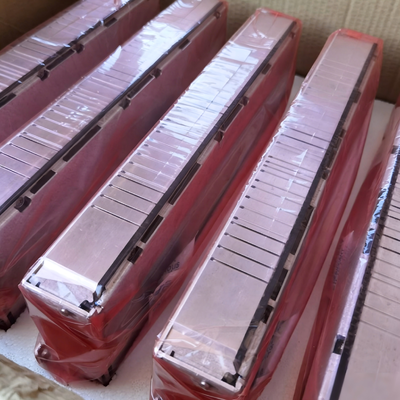

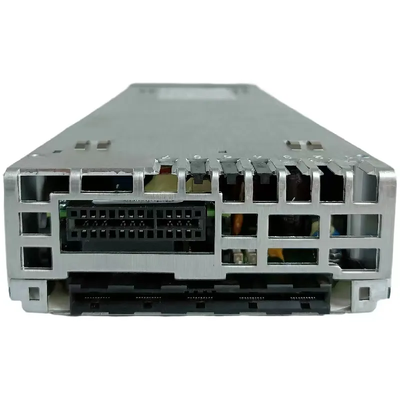

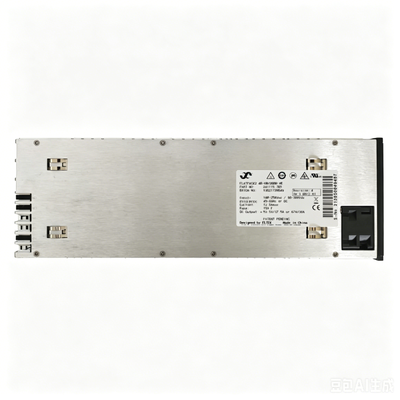

Seit der Einführung wurde die Flatpack2-Familie um eine große Auswahl an Nennleistungen und Spannungen erweitert. Der Flatpack2 48V-60V/2000W HE ist ein kosteneffizienter Gleichrichter für 48V- und 60V-Blei-Säure-Batteriesysteme sowie 48V-NiCd-Batterien.
Hauptmerkmale
Hoher Wirkungsgrad – 96,2 %
Bewährte Zuverlässigkeit
Hohe Leistungsdichte
Anwendungsflexibilität – 2 kW bis hin zu Mehrschrankinstallationen
Modularer Aufbau – MTTR und LT5mins
Akzeptiert DC-Eingang (DC/DC-Wandler)
Globale Compliance (CE, UL, NEBS)
Marine- und Offshore-Zertifizierungen
Patentierte Technologie
Spezifikation:
| |
| Modell 48-60/2000 HE |
| Teilenummer 241115.705 |
| EINGABEDATEN |
| Spannung (nominal) 185 - 275 VWechselstrom/ 185 - 275 VGleichstrom |
| Spannung (Betriebsbereich) 85 - 300 VWechselstrom/ 80 - 300 VGleichstrom |
| Strom (maximal) bei Nenneingang, Volllast 11,6 ARMS |
| Frequenz 45 - 66 Hz / 0 Hz |
| Leistungsfaktor > 0,99 bei 50 % Last oder mehr |
| THD < 5 % bei 100 % Last |
| Schutzsicherung in L und N, Varistor, Abschaltung, wenn die Eingangsspannung außerhalb des Betriebsbereichs liegt |
| AUSGABEDATEN |
| Spannung (Standard)1)53,5 VGleichstrom(67 VGleichstromim 60V-Modus) |
| Spannung (einstellbarer Bereich)1)39,9 - 72 VGleichstrom |
| Leistung (maximal) bei Nennaufnahme 2000 W (@VAUS≥ 48VGleichstrom) |
| Leistung bei 85 VAC 750 W |
| Strom (maximal) bei Nenneingang 41,6 A (@VAUS< 48VGleichstrom) |
| Haltezeit, 1500 W Ausgangsleistung >20 ms; Ausgangsspannung > 53,5 VGleichstrom(60V-Modus) |
| Stromaufteilung (10–100 % Last) ±5 % des maximalen Stroms von 10 bis 100 % Last |
| Statische Spannungsregelung (10 - 100 % Last) ±0,5 % |
| Dynamische Spannungsregelung ±5,0 % für 10–80 % oder 80–10 % Lastschwankung, Regelungszeit < 50 ms |
| Welligkeit und Rauschen < 150 mVPP, 30 MHz Bandbreite / < 2 mVRMSpsophometrisch |
| Schutzsicherung, Kurzschlussfest, Hochtemperaturschutz, Überspannungsabschaltung |
| ANDERE SPEZIFIKATIONEN |
| Wirkungsgrad 96,2 % |
| Isolierung 3,0 kVWechselstrom- Eingang zu Ausgang, 1,5 kVWechselstrom- Eingang zur Erde, 500 VGleichstrom- Ausgang zur Erde |
|
Abschaltung bei niedriger/hoher Eingangsspannung, Abschaltung bei hoher/niedriger Temperatur, Gleichrichter
Alarme: Ausfall der roten LED, Überspannungsabschaltung am Ausgang, Lüfterausfall, Alarm bei niedriger Ausgangsspannung, CAN-Bus-Fehler
|
|
Gleichrichter im Leistungsreduzierungsmodus, Remote-Ausgangsstrombegrenzung aktiviert, Eingang
Warnungen: Gelbe LED-Spannung außerhalb des Bereichs, blinkend bei Überspannung, Verlust der CAN-Kommunikation mit
Regler
|
| Normalbetrieb: Grüne LED |
| MTBF (Telcordia SR-332 Iss.I Methode III (a)) >350.000 (@ TUmgebung: 25 °C) |
| Betriebstemp. (5-95 % RH n. kond. Hum.) -40 bis + 75 °C [-40 bis +167 °F] |
| Die maximale Ausgangsleistung verringert sich über der Temperatur / auf 45 °C [113 °F] / 1200 W bei 75 °C [167 °F] |
| Lagertemperatur -40 bis +85 °C (-40 bis +185 °F), Luftfeuchtigkeit 0 bis 99 % relative Luftfeuchtigkeit, nicht kondensierend |
| Abmessungen[BxHxT] / Gewicht 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 Zoll) / 1,950 kg (4,3 lbs) |
| Designstandards |
| Elektrische Sicherheit EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMV EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Marine DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Klasse 1.2) und 2-2 (Klasse 2.3)
Umwelt 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Normale Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.2. Andere
Betriebsbedingungen gemäß IEC 62040-5-3:2016 Abschnitt 4.3 sind zu beachten
|
|
1) OVS-Einstellung im Controller-Auswahlmodus: OVS≤59,5V = 48V-Modus (42-58V), 59,5V<OVS<70,85 = 48V NiCad-Modus (39,9-66V) und OVS≥70,85V = 60V-Modus (52,5-72V). Wenn das Modul abgeschaltet wird, kehrt es in den 48-V-Modus zurück.
2) Nur gültig für Teilenummer 241115.705M
|
